Vẽ Hình Cắt Trên Hình Chiếu Đứng: Giải Thích Chi Tiết và Ứng Dụng

Việc Vẽ Hình Cắt Trên Hình Chiếu đứng là một kỹ năng quan trọng trong kỹ thuật vẽ và thiết kế. Nó giúp chúng ta hình dung rõ hơn cấu trúc bên trong của vật thể. Bài viết này từ CAUHOI2025.EDU.VN sẽ cung cấp cho bạn một cái nhìn toàn diện về cách thức thực hiện, các quy tắc và ứng dụng của nó.

Giới thiệu

Bạn đang gặp khó khăn trong việc đọc hiểu bản vẽ kỹ thuật? Bạn muốn nắm vững kỹ năng vẽ hình cắt trên hình chiếu đứng để hiểu rõ hơn cấu trúc bên trong của các chi tiết máy? CAUHOI2025.EDU.VN sẽ giúp bạn giải quyết vấn đề này một cách dễ dàng và hiệu quả. Chúng tôi cung cấp thông tin chính xác, dễ hiểu và được trình bày một cách khoa học, giúp bạn nhanh chóng làm chủ kỹ năng quan trọng này. Bài viết này sẽ đi sâu vào các khái niệm cơ bản, quy tắc vẽ, các loại hình cắt và ứng dụng thực tế của chúng.

1. Tại Sao Cần Vẽ Hình Cắt Trên Hình Chiếu Đứng?

Hình chiếu đứng là một trong những hình chiếu cơ bản nhất trong bản vẽ kỹ thuật, thể hiện hình dạng bên ngoài của vật thể khi nhìn từ phía trước. Tuy nhiên, hình chiếu đứng không thể hiện được các chi tiết bên trong vật thể, như các lỗ, rãnh, hoặc các thành phần khác nằm khuất. Để khắc phục điều này, người ta sử dụng hình cắt. Vẽ hình cắt trên hình chiếu đứng cho phép chúng ta:

• Hiển thị rõ ràng các chi tiết bên trong: Giúp người đọc bản vẽ dễ dàng hình dung cấu trúc vật thể.
• Truyền đạt thông tin đầy đủ: Đảm bảo rằng tất cả các thông tin cần thiết về vật thể đều được thể hiện trên bản vẽ.
• Giảm số lượng hình chiếu cần thiết: Thay vì phải vẽ nhiều hình chiếu để thể hiện các chi tiết bên trong, chúng ta có thể sử dụng một hình cắt duy nhất.
• Kiểm tra và đánh giá thiết kế: Giúp kỹ sư và nhà thiết kế kiểm tra tính khả thi và hiệu quả của thiết kế.

2. Các Khái Niệm Cơ Bản Về Hình Cắt

Trước khi đi vào chi tiết về cách vẽ hình cắt trên hình chiếu đứng, chúng ta cần nắm vững một số khái niệm cơ bản sau:

2.1. Mặt Phẳng Cắt

Mặt phẳng cắt là một mặt phẳng tưởng tượng được sử dụng để cắt qua vật thể. Vị trí và hướng của mặt phẳng cắt được chỉ định trên hình chiếu bằng hoặc hình chiếu cạnh.

2.2. Vết Cắt

Vết cắt là đường giao tuyến giữa mặt phẳng cắt và bề mặt vật thể. Vết cắt được vẽ bằng nét gạch chấm đậm, có hai đầu là nét đậm và có mũi tên chỉ hướng nhìn.

2.3. Hướng Nhìn

Hướng nhìn là hướng mà người quan sát nhìn vào vật thể sau khi đã cắt bỏ phần nằm giữa mặt phẳng cắt và người quan sát.

2.4. Hình Cắt

Hình cắt là hình biểu diễn phần còn lại của vật thể sau khi đã cắt bỏ phần nằm giữa mặt phẳng cắt và người quan sát. Hình cắt được vẽ bằng các nét liền đậm và các đường gạch gạch thể hiện vật liệu của vật thể.

2.5. Hình Trích

Hình trích là một phần của hình cắt được vẽ phóng to để thể hiện rõ hơn các chi tiết nhỏ.

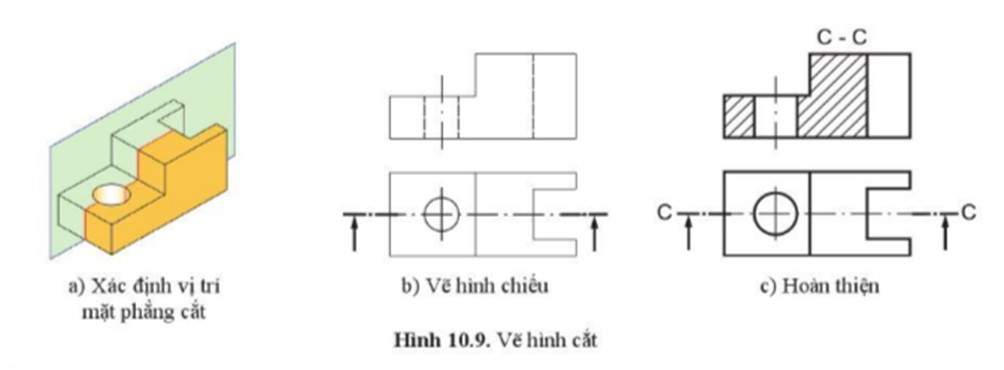

3. Các Bước Vẽ Hình Cắt Trên Hình Chiếu Đứng

Để vẽ hình cắt trên hình chiếu đứng một cách chính xác, bạn cần tuân theo các bước sau:

3.1. Xác Định Vị Trí và Hướng Của Mặt Phẳng Cắt

Việc xác định vị trí và hướng của mặt phẳng cắt là bước đầu tiên và quan trọng nhất. Mặt phẳng cắt nên được chọn sao cho nó cắt qua các chi tiết quan trọng nhất của vật thể mà bạn muốn thể hiện. Hướng của mặt phẳng cắt được thể hiện bằng các mũi tên trên hình chiếu bằng hoặc hình chiếu cạnh.

3.2. Tưởng Tượng Cắt Vật Thể Theo Mặt Phẳng Cắt

Sau khi đã xác định được vị trí và hướng của mặt phẳng cắt, hãy tưởng tượng rằng bạn đang cắt vật thể theo mặt phẳng đó. Loại bỏ phần vật thể nằm giữa mặt phẳng cắt và người quan sát.

3.3. Vẽ Hình Chiếu Đứng Của Phần Còn Lại Của Vật Thể

Vẽ hình chiếu đứng của phần còn lại của vật thể sau khi đã cắt bỏ. Các đường bao thấy của vật thể được vẽ bằng nét liền đậm.

3.4. Vẽ Các Đường Gạch Gạch Để Thể Hiện Vật Liệu

Các đường gạch gạch được sử dụng để thể hiện vật liệu của vật thể tại vị trí mặt phẳng cắt đi qua. Các đường gạch gạch này thường được vẽ nghiêng 45 độ so với đường nằm ngang và cách đều nhau. Theo tiêu chuẩn Việt Nam (TCVN), mỗi loại vật liệu sẽ có ký hiệu gạch gạch riêng. Ví dụ, ký hiệu gạch gạch cho thép khác với ký hiệu cho gỗ hoặc nhựa.

3.5. Vẽ Các Chi Tiết Bị Che Khuất (Nếu Cần Thiết)

Trong một số trường hợp, có thể cần thiết phải vẽ các chi tiết bị che khuất phía sau mặt phẳng cắt để cung cấp thêm thông tin về cấu trúc vật thể. Các chi tiết này được vẽ bằng nét đứt.

3.6. Ghi Kích Thước và Các Thông Tin Cần Thiết

Cuối cùng, hãy ghi kích thước và các thông tin cần thiết khác lên hình cắt để hoàn thiện bản vẽ.

4. Các Loại Hình Cắt Phổ Biến

Có nhiều loại hình cắt khác nhau, tùy thuộc vào vị trí và hướng của mặt phẳng cắt. Dưới đây là một số loại hình cắt phổ biến nhất:

4.1. Hình Cắt Đầy Đủ

Hình cắt đầy đủ là hình cắt mà mặt phẳng cắt đi qua toàn bộ vật thể. Loại hình cắt này thường được sử dụng khi vật thể có cấu trúc đối xứng hoặc khi cần thể hiện toàn bộ các chi tiết bên trong.

4.2. Hình Cắt Một Nửa

Hình cắt một nửa là hình cắt mà mặt phẳng cắt chỉ đi qua một nửa vật thể. Loại hình cắt này thường được sử dụng khi vật thể có một nửa đối xứng và một nửa không đối xứng.

4.3. Hình Cắt Riêng Phần

Hình cắt riêng phần là hình cắt mà chỉ một phần nhỏ của vật thể được cắt để thể hiện một chi tiết cụ thể. Loại hình cắt này thường được sử dụng khi chỉ cần thể hiện một số chi tiết quan trọng mà không cần phải vẽ toàn bộ hình cắt.

4.4. Hình Cắt Chuyển Tiếp

Hình cắt chuyển tiếp là hình cắt mà mặt phẳng cắt bị uốn cong hoặc chuyển hướng để cắt qua các chi tiết khác nhau của vật thể. Loại hình cắt này thường được sử dụng khi vật thể có cấu trúc phức tạp và cần thể hiện nhiều chi tiết khác nhau trên cùng một hình cắt.

5. Các Quy Tắc Khi Vẽ Hình Cắt

Khi vẽ hình cắt trên hình chiếu đứng, bạn cần tuân theo một số quy tắc sau để đảm bảo tính chính xác và dễ đọc của bản vẽ:

• Vị trí mặt phẳng cắt: Mặt phẳng cắt phải được chọn sao cho nó cắt qua các chi tiết quan trọng nhất của vật thể.
• Hướng nhìn: Hướng nhìn phải được chọn sao cho nó cho thấy rõ nhất các chi tiết bên trong vật thể.
• Đường gạch gạch: Các đường gạch gạch phải được vẽ đúng theo quy định cho từng loại vật liệu.
• Nét vẽ: Sử dụng đúng loại nét vẽ cho từng thành phần của hình cắt (nét liền đậm cho đường bao thấy, nét đứt cho đường bao khuất, nét gạch chấm đậm cho vết cắt).
• Kích thước: Ghi đầy đủ kích thước và các thông tin cần thiết khác lên hình cắt.
• Tính rõ ràng: Đảm bảo rằng hình cắt dễ đọc và dễ hiểu. Tránh vẽ quá nhiều chi tiết không cần thiết.

6. Ứng Dụng Của Hình Cắt Trong Thực Tế

Vẽ hình cắt trên hình chiếu đứng là một kỹ năng quan trọng và được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:

• Cơ khí: Thiết kế và chế tạo máy móc, thiết bị.
• Xây dựng: Thiết kế và xây dựng các công trình dân dụng và công nghiệp.
• Kiến trúc: Thiết kế và xây dựng các công trình kiến trúc.
• Điện tử: Thiết kế và sản xuất các thiết bị điện tử.
• Nội thất: Thiết kế và thi công nội thất.

Hình cắt chi tiết máy, thể hiện rõ cấu trúc bên trong nhờ kỹ thuật vẽ hình cắt trên hình chiếu đứng

Trong mỗi lĩnh vực này, hình cắt được sử dụng để thể hiện rõ ràng cấu trúc bên trong của các đối tượng, giúp kỹ sư, kiến trúc sư và các chuyên gia khác hiểu rõ hơn về thiết kế và đưa ra các quyết định chính xác.

Ví dụ, trong ngành cơ khí, hình cắt được sử dụng để thể hiện cấu trúc bên trong của các chi tiết máy, như động cơ, hộp số, hoặc các bộ phận khác. Điều này giúp các kỹ sư cơ khí hiểu rõ hơn về cách các bộ phận này hoạt động và tương tác với nhau, từ đó thiết kế và chế tạo ra các sản phẩm chất lượng cao. Theo một nghiên cứu của Đại học Bách khoa Hà Nội năm 2023, việc sử dụng hình cắt trong thiết kế cơ khí giúp giảm thiểu 20% sai sót và tăng 15% hiệu quả làm việc.

7. Các Lỗi Thường Gặp Khi Vẽ Hình Cắt Và Cách Khắc Phục

Ngay cả với những người có kinh nghiệm, việc vẽ hình cắt trên hình chiếu đứng đôi khi cũng có thể mắc phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

• Chọn sai vị trí mặt phẳng cắt: Điều này có thể dẫn đến việc không thể hiện được các chi tiết quan trọng của vật thể. Cách khắc phục: Xem xét kỹ lưỡng cấu trúc vật thể và chọn vị trí mặt phẳng cắt sao cho nó cắt qua các chi tiết quan trọng nhất.
• Vẽ sai hướng nhìn: Điều này có thể dẫn đến việc hình cắt bị ngược hoặc không rõ ràng. Cách khắc phục: Kiểm tra kỹ hướng nhìn và đảm bảo rằng nó cho thấy rõ nhất các chi tiết bên trong vật thể.
• Sử dụng sai loại nét vẽ: Điều này có thể làm cho bản vẽ khó đọc và khó hiểu. Cách khắc phục: Nắm vững các quy định về loại nét vẽ và sử dụng đúng loại nét cho từng thành phần của hình cắt.
• Ghi thiếu kích thước: Điều này có thể làm cho việc chế tạo hoặc xây dựng vật thể trở nên khó khăn hoặc không chính xác. Cách khắc phục: Kiểm tra kỹ bản vẽ và đảm bảo rằng tất cả các kích thước cần thiết đều được ghi đầy đủ và chính xác.
• Không thể hiện vật liệu: Việc không thể hiện vật liệu bằng các đường gạch gạch có thể gây nhầm lẫn về cấu tạo của vật thể. Cách khắc phục: Tìm hiểu và áp dụng đúng ký hiệu vật liệu theo TCVN.

8. Mẹo và Thủ Thuật Để Vẽ Hình Cắt Hiệu Quả

Để vẽ hình cắt trên hình chiếu đứng một cách nhanh chóng và hiệu quả, bạn có thể áp dụng một số mẹo và thủ thuật sau:

• Sử dụng phần mềm CAD: Các phần mềm CAD (Computer-Aided Design) có thể giúp bạn vẽ hình cắt một cách dễ dàng và chính xác.
• Luyện tập thường xuyên: Càng luyện tập nhiều, bạn càng trở nên thành thạo hơn trong việc vẽ hình cắt.
• Tham khảo các bản vẽ mẫu: Tham khảo các bản vẽ mẫu có thể giúp bạn học hỏi kinh nghiệm và tránh mắc phải các lỗi thường gặp.
• Sử dụng các công cụ hỗ trợ: Sử dụng các công cụ hỗ trợ như thước, compa, và bút chì chuyên dụng có thể giúp bạn vẽ hình cắt chính xác hơn.
• Tìm hiểu tiêu chuẩn: Nắm vững các tiêu chuẩn về bản vẽ kỹ thuật, đặc biệt là các tiêu chuẩn liên quan đến hình cắt.

9. Câu Hỏi Thường Gặp (FAQ) Về Vẽ Hình Cắt

Dưới đây là một số câu hỏi thường gặp về vẽ hình cắt trên hình chiếu đứng:

1. Hình cắt có bắt buộc phải thể hiện vật liệu không?
   Có. Hình cắt bắt buộc phải thể hiện vật liệu bằng các đường gạch gạch theo đúng quy định.

2. Có thể sử dụng hình cắt để thể hiện các chi tiết bên ngoài vật thể không?
   Không. Hình cắt chủ yếu dùng để thể hiện các chi tiết bên trong. Các chi tiết bên ngoài được thể hiện trên hình chiếu.

3. Khi nào nên sử dụng hình cắt đầy đủ, hình cắt một nửa, và hình cắt riêng phần?
   Hình cắt đầy đủ dùng cho vật thể đối xứng hoặc khi cần thể hiện toàn bộ chi tiết bên trong. Hình cắt một nửa dùng cho vật thể có một nửa đối xứng. Hình cắt riêng phần dùng khi chỉ cần thể hiện một chi tiết cụ thể.

4. Làm thế nào để chọn vị trí mặt phẳng cắt tốt nhất?
   Chọn vị trí sao cho mặt phẳng cắt đi qua nhiều chi tiết quan trọng và thể hiện được cấu trúc bên trong rõ ràng nhất.

5. Có những tiêu chuẩn nào cần tuân thủ khi vẽ hình cắt?
   Cần tuân thủ các tiêu chuẩn về bản vẽ kỹ thuật của Việt Nam (TCVN) hoặc tiêu chuẩn quốc tế (ISO).

6. Sự khác biệt giữa mặt cắt và hình cắt là gì?
   Mặt cắt chỉ thể hiện bề mặt bị cắt qua bởi mặt phẳng cắt và được tô bằng các đường gạch. Hình cắt thể hiện phần còn lại của vật thể sau khi đã tưởng tượng cắt bỏ một phần.

7. Tại sao cần phải vẽ mũi tên chỉ hướng nhìn trên hình cắt?
   Mũi tên chỉ hướng nhìn giúp người đọc xác định được phần vật thể nào đã bị cắt bỏ và hướng quan sát hình cắt.

8. Có thể sử dụng các phần mềm CAD nào để vẽ hình cắt?
   Có nhiều phần mềm CAD phổ biến như AutoCAD, SolidWorks, Inventor, và CATIA.

9. Làm thế nào để luyện tập kỹ năng vẽ hình cắt?
   Luyện tập bằng cách vẽ lại các bản vẽ kỹ thuật mẫu, tham gia các khóa học hoặc tìm kiếm các bài tập trực tuyến.

10. Tại sao một số hình cắt lại không có đường bao khuất?
    Đường bao khuất thường không được vẽ trên hình cắt để tránh làm rối bản vẽ, trừ khi chúng cung cấp thông tin quan trọng.

10. Kết Luận

Vẽ hình cắt trên hình chiếu đứng là một kỹ năng không thể thiếu đối với bất kỳ ai làm việc trong lĩnh vực kỹ thuật. Bằng cách nắm vững các khái niệm cơ bản, quy tắc vẽ, và các loại hình cắt phổ biến, bạn có thể tạo ra các bản vẽ kỹ thuật chính xác, rõ ràng và dễ hiểu. CAUHOI2025.EDU.VN hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức cần thiết để bắt đầu hành trình chinh phục kỹ năng quan trọng này.
