Bạn đang tìm hiểu về Khung Tên Trong Bản Vẽ Kỹ Thuật? Đây là yếu tố quan trọng giúp thể hiện thông tin chi tiết về bản vẽ. Bài viết này của CAUHOI2025.EDU.VN sẽ cung cấp thông tin đầy đủ về định nghĩa, kích thước tiêu chuẩn, cách đặt khung tên đúng chuẩn và các ký hiệu thường gặp. Khám phá ngay để làm chủ kỹ năng đọc hiểu bản vẽ kỹ thuật!
1. Khung Tên Bản Vẽ Kỹ Thuật Là Gì?
Khung tên bản vẽ kỹ thuật là một phần không thể thiếu trong bất kỳ bản vẽ kỹ thuật nào. Nó chứa đựng các thông tin quan trọng, mô tả chi tiết các yếu tố kỹ thuật của bản vẽ theo một tỉ lệ nhất định trên các khổ giấy tiêu chuẩn như A4, A3, A2, A1,… Khung tên thường được đặt dọc theo cạnh của bản vẽ, cung cấp cái nhìn tổng quan và chi tiết về dự án.
2. Hướng Dẫn Chi Tiết Cách Đặt Kích Thước Khung Tên Bản Vẽ A4 Kỹ Thuật
Việc đặt kích thước khung tên bản vẽ đúng cách là vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết:
- Đối với bản vẽ từ A3 đến A0: Đặt khổ giấy nằm ngang so với khung tên, theo chiều b1 (như hình minh họa).
- Đối với bản vẽ A4: Đặt khổ giấy nằm dọc so với khung tên, theo chiều a1 (như hình minh họa).
3. Các Ký Hiệu Thường Gặp Trong Khung Tên Bản Vẽ
Khung tên bản vẽ kỹ thuật chứa nhiều ký hiệu và thông tin khác nhau, tùy thuộc vào mục đích sử dụng. Dưới đây là một số ký hiệu phổ biến:

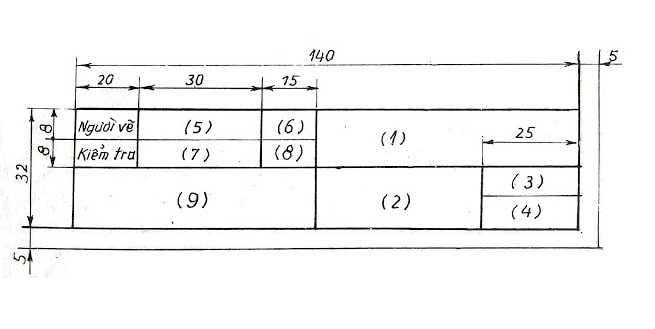

3.1. Mẫu Khung Tên Bản Vẽ Kỹ Thuật Dùng Cho Trường Học
- Ô số 1: Đầu đề bài tập hoặc tên gọi chi tiết.
- Ô số 2: Vật liệu của chi tiết.
- Ô số 3: Tỉ lệ.
- Ô số 4: Ký hiệu bản vẽ.
- Ô số 5: Họ và tên người thực hiện.
- Ô số 6: Ngày bắt đầu vẽ.
- Ô số 7: Chữ ký của người kiểm tra bản vẽ.
- Ô số 8: Ngày kiểm tra bản vẽ.
- Ô số 9: Tên trường, khoa, lớp.

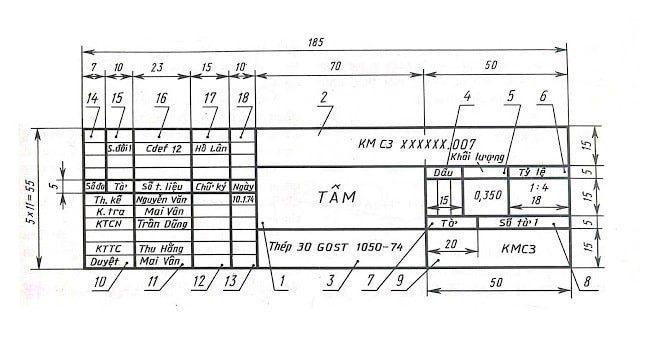

3.2. Mẫu Khung Tên Bản Vẽ Kỹ Thuật Dùng Trong Sản Xuất
- Ô số 1: Tên sản phẩm (ghi chính xác, ngắn gọn, phù hợp với danh từ kỹ thuật).
- Ô số 2: Ký hiệu bản vẽ (sau khi xoay 180 độ, được ghi ở góc trái phía trên bản vẽ đối với bản vẽ đặt dọc thì ghi ở góc phải phía trên).
- Ô số 3: Vật liệu chế tạo.
- Ô số 4: Ký hiệu bản vẽ (bản vẽ dùng cho sản xuất đơn chiếc ghi chữ ĐC, loạt ổn định ghi chữ A, hàng loạt hoặc đồng loạt ghi chữ B,…).
- Ô số 7: Số thứ tự tờ (nếu bản vẽ chỉ có một tờ thì để trống).
- Ô số 8: Tổng số tờ của bản vẽ kỹ thuật.
- Ô số 9: Tên cơ quan phát hành bản vẽ.
- Ô số 14: Các ký hiệu sửa đổi (chữ a, b, c…). Đồng thời, các ký hiệu này sẽ được ghi lại bên cạnh phần được sửa đổi (đã đưa ra ngoài lề) của bản vẽ.
- Từ ô số 14 – 18: Bản sửa đổi (việc sửa đổi bản vẽ chỉ được giải quyết tại cơ quan, xí nghiệp bảo quản bản chính).
4. Các Tiêu Chuẩn Cơ Bản Trong Kích Thước Khung Tên Bản Vẽ Kỹ Thuật
Để đảm bảo tính chính xác và dễ đọc của bản vẽ, cần tuân thủ các tiêu chuẩn sau:
4.1. Tiêu Chuẩn Tỷ Lệ Trong Bản Vẽ Kỹ Thuật
Tỷ lệ trong bản vẽ kỹ thuật là giá trị thu nhỏ hoặc phóng lớn kích thước thật của một chi tiết thiết kế hoặc toàn cảnh.
- Tỷ lệ kích thước trung thực: Ký hiệu 1:1
- Tỷ lệ phóng lớn: Ký hiệu X:1 (X > 1)
- Tỷ lệ thu nhỏ: Ký hiệu 1:X (X > 1)
- Giá trị X: Thường là các số chẵn như 1, 2, 5, 10, 20, 50,…
4.2. Tiêu Chuẩn Chữ Và Số Trong Bản Vẽ Kỹ Thuật

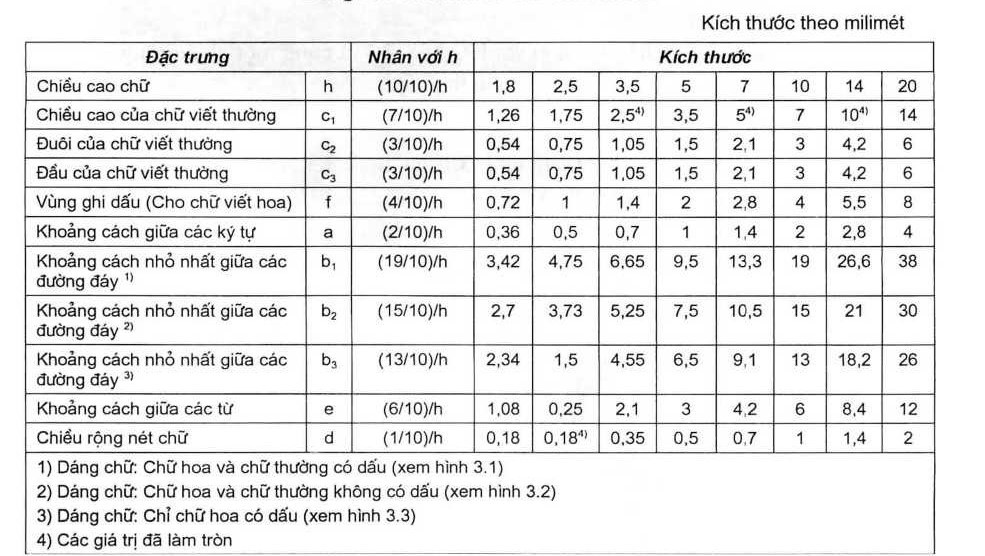

Tiêu chuẩn ISO 3098 quy định chiều cao của chữ và số trong bản vẽ kỹ thuật, đảm bảo độ rõ nét và khả năng lưu trữ trên các loại phim cực nhỏ (Microfilm). Chiều cao chữ có thể là chiều đứng hoặc nghiêng 75 độ, và phải phù hợp với nét đường trong bản vẽ theo tỷ lệ. Ví dụ: 1.8 – 2.5 – 3.5 – 5 -7 -…20mm.

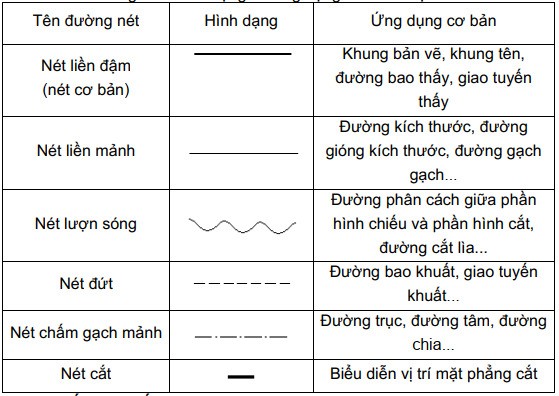

4.3. Tiêu Chuẩn Của Những Đường Nét Trong Bản Vẽ Kỹ Thuật
Các đường nét trong bản vẽ kỹ thuật (cạnh nhìn thấy, đường kính, đường phụ,…) được sử dụng tùy thuộc vào độ lớn của bản vẽ, tuân theo nguyên tắc sau:
- Nét từ 0.5 – 0.7mm: Cạnh nhìn thấy, đường viền, đường giới hạn chiều dài sử dụng của đường ren xoắn, bu lông, đinh vít trong cơ khí.
- Nét từ 0.25 – 0.35mm: Đường kích thước, đường giới hạn phụ, đường tưởng tượng, đường chỉ dẫn ghi chú, đường tâm vòng tròn/đường nét chải, đường phụ của phép chiếu, đường cạnh bẻ cong của chi tiết thiết kế, đường tiếp nối giữa mặt phẳng cong, đường giới hạn kích thước phục vụ kiểm tra, đường ghi chú dung sai, đường chéo của vật liệu có cấu hình nhiều cạnh, đường kính của xoáy trôn ốc.
5. Một Số Lưu Ý Quan Trọng Khi Vẽ Khung Tên Bản Vẽ Kỹ Thuật
Khi vẽ khung tên bản vẽ kỹ thuật, đặc biệt là khung tên A3, bạn cần lưu ý những điều sau:
- Vị trí khung tên: Đặt ở cạnh dưới và góc bên phải của bản vẽ để dễ dàng tìm kiếm thông tin.
- Hướng chữ: Chữ trong khung tên nên có dấu hướng lên trên hoặc sang trái.
- Số lượng khung tên: Trên một tờ giấy có thể đặt nhiều khung tên, nhưng khung bản vẽ và khung tên cần tách riêng, không chồng lên nhau.
- Khổ giấy: Đối với khung bản vẽ A3, khổ giấy phải đặt nằm ngang so với khung tên.
6. Ứng Dụng Thực Tế Của Khung Tên Bản Vẽ Kỹ Thuật
Khung tên không chỉ là một phần trang trí của bản vẽ mà còn là công cụ quan trọng trong quá trình thiết kế, sản xuất và kiểm tra. Dưới đây là một vài ứng dụng thực tế:
- Quản lý dự án: Khung tên giúp theo dõi tiến độ và quản lý các phiên bản khác nhau của bản vẽ. Thông tin về người thiết kế, người kiểm tra và ngày tháng cho phép xác định trách nhiệm và theo dõi lịch sử thay đổi.
- Truy xuất thông tin: Khi cần tìm kiếm thông tin cụ thể về một chi tiết hoặc một bộ phận, khung tên cung cấp các thông tin như tên sản phẩm, vật liệu và tỷ lệ, giúp kỹ sư và công nhân dễ dàng xác định và tìm kiếm các tài liệu liên quan.
- Kiểm soát chất lượng: Các ký hiệu sửa đổi và thông tin về người kiểm tra trong khung tên cho phép kiểm soát quá trình sửa đổi và đảm bảo rằng tất cả các thay đổi đều được phê duyệt và ghi lại một cách chính xác.
- Đào tạo và hướng dẫn: Trong môi trường giáo dục và đào tạo, khung tên giúp sinh viên và học viên hiểu rõ hơn về các tiêu chuẩn và quy trình trong thiết kế kỹ thuật, đồng thời phát triển kỹ năng đọc và hiểu bản vẽ kỹ thuật.
7. FAQ – Các Câu Hỏi Thường Gặp Về Khung Tên Bản Vẽ Kỹ Thuật
Dưới đây là một số câu hỏi thường gặp về khung tên bản vẽ kỹ thuật:
- Khung tên bản vẽ kỹ thuật có bắt buộc không? Có, khung tên là một phần bắt buộc của bản vẽ kỹ thuật, giúp cung cấp thông tin quan trọng và đảm bảo tính chính xác của bản vẽ.
- Có những loại khung tên bản vẽ kỹ thuật nào? Có nhiều loại khung tên khác nhau, tùy thuộc vào mục đích sử dụng (ví dụ: cho trường học, sản xuất, xây dựng,…).
- Kích thước khung tên bản vẽ kỹ thuật tiêu chuẩn là bao nhiêu? Kích thước khung tên phụ thuộc vào khổ giấy sử dụng (A4, A3, A2, A1,…).
- Nên đặt khung tên ở vị trí nào trên bản vẽ? Thường đặt ở cạnh dưới và góc bên phải của bản vẽ.
- Những thông tin nào cần có trong khung tên bản vẽ kỹ thuật? Tên sản phẩm, ký hiệu bản vẽ, vật liệu, tỷ lệ, tên người thiết kế, người kiểm tra, ngày tháng,…
- Làm thế nào để tạo khung tên bản vẽ kỹ thuật? Có thể sử dụng phần mềm CAD hoặc vẽ tay theo tiêu chuẩn.
- Có thể tùy chỉnh khung tên bản vẽ kỹ thuật không? Có, nhưng cần tuân thủ các tiêu chuẩn cơ bản.
- Tại sao cần tuân thủ các tiêu chuẩn về khung tên bản vẽ kỹ thuật? Để đảm bảo tính chính xác, dễ đọc và dễ quản lý của bản vẽ.
- Khung tên bản vẽ kỹ thuật có vai trò gì trong quản lý dự án? Giúp theo dõi tiến độ, quản lý các phiên bản và xác định trách nhiệm.
- Tìm hiểu thêm về bản vẽ kỹ thuật ở đâu? Bạn có thể tìm thấy nhiều thông tin hữu ích trên CAUHOI2025.EDU.VN.
8. Kết Luận
Khung tên trong bản vẽ kỹ thuật là một yếu tố không thể thiếu, giúp truyền tải thông tin và đảm bảo tính chính xác của bản vẽ. Hiểu rõ về khung tên, kích thước, tiêu chuẩn và các ký hiệu liên quan sẽ giúp bạn đọc và tạo ra các bản vẽ kỹ thuật chuyên nghiệp.
