Mạch Logic Là Gì? Các Loại Mạch Logic Phổ Biến Hiện Nay?

Bạn đang tìm hiểu về Mạch Logic, các loại cổng logic và ứng dụng của chúng? CAUHOI2025.EDU.VN sẽ cung cấp cho bạn thông tin chi tiết về nguyên lý hoạt động, ứng dụng thực tiễn và các khái niệm liên quan đến mạch logic. Khám phá ngay để hiểu rõ hơn về lĩnh vực điện tử học thú vị này!

1. Tổng Quan Về Mạch Logic

Mạch logic là một mạch điện tử thực hiện các phép toán logic trên các tín hiệu điện. Chúng là nền tảng của các thiết bị điện tử kỹ thuật số, từ máy tính đến điện thoại thông minh.

1.1. Định Nghĩa Mạch Logic

Mạch logic là một tập hợp các cổng logic được kết nối với nhau để thực hiện một chức năng logic cụ thể. Các mạch logic nhận đầu vào là các tín hiệu điện áp đại diện cho giá trị logic “0” hoặc “1” và tạo ra đầu ra dựa trên các quy tắc logic đã được thiết lập.

1.2. Vai Trò Của Mạch Logic

Mạch logic đóng vai trò quan trọng trong việc xử lý thông tin và điều khiển hoạt động của các thiết bị điện tử. Chúng được sử dụng để thực hiện các phép toán số học, logic, điều khiển và lưu trữ dữ liệu.

1.3. Các Thành Phần Cơ Bản Của Mạch Logic

• Cổng logic: Các phần tử cơ bản thực hiện các phép toán logic như AND, OR, NOT, NAND, NOR, XOR, XNOR.
• Flip-flops: Các mạch bistable (hai trạng thái ổn định) được sử dụng để lưu trữ một bit thông tin.
• Bộ đếm: Các mạch đếm số xung clock.
• Bộ giải mã: Các mạch chuyển đổi mã nhị phân sang các dạng mã khác.
• Bộ mã hóa: Các mạch chuyển đổi các dạng mã khác sang mã nhị phân.

2. Các Loại Cổng Logic Cơ Bản Và Ứng Dụng

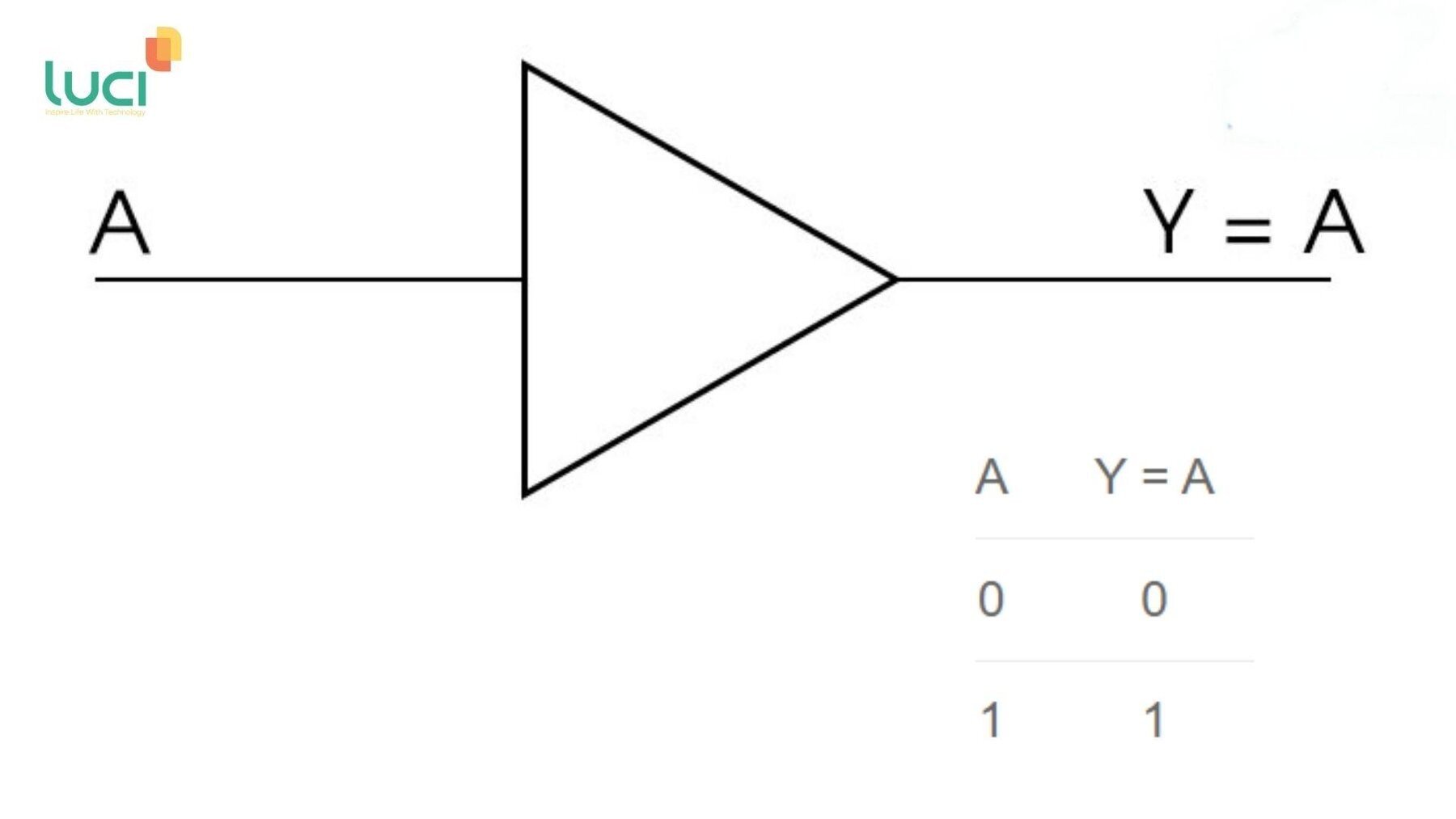

2.1. Cổng Đệm (Buffer)

2.1.1. Nguyên Lý Hoạt Động Của Cổng Đệm

Cổng đệm là loại cổng logic đơn giản nhất, không thực hiện bất kỳ phép toán logic nào. Nó sao chép tín hiệu đầu vào lên đầu ra mà không thay đổi giá trị.

2.1.2. Ứng Dụng Thực Tiễn Của Cổng Đệm

• Tăng cường tín hiệu: Tăng cường tín hiệu yếu hoặc bị suy giảm trong quá trình truyền dẫn.
• Chuyển đổi mức logic: Chuyển đổi tín hiệu từ mức logic thấp sang mức logic cao hoặc ngược lại.
• Phân tách tín hiệu: Phân tách tín hiệu đầu ra ra nhiều đường dẫn mà không ảnh hưởng đến giá trị của tín hiệu gốc.
• Chia tín hiệu: Sao chép một tín hiệu ra nhiều đường dẫn một cách đáng tin cậy và chính xác.
• Cân bằng tải: Cân bằng tải giữa các phần của mạch, giúp duy trì tính ổn định và hiệu suất của hệ thống.

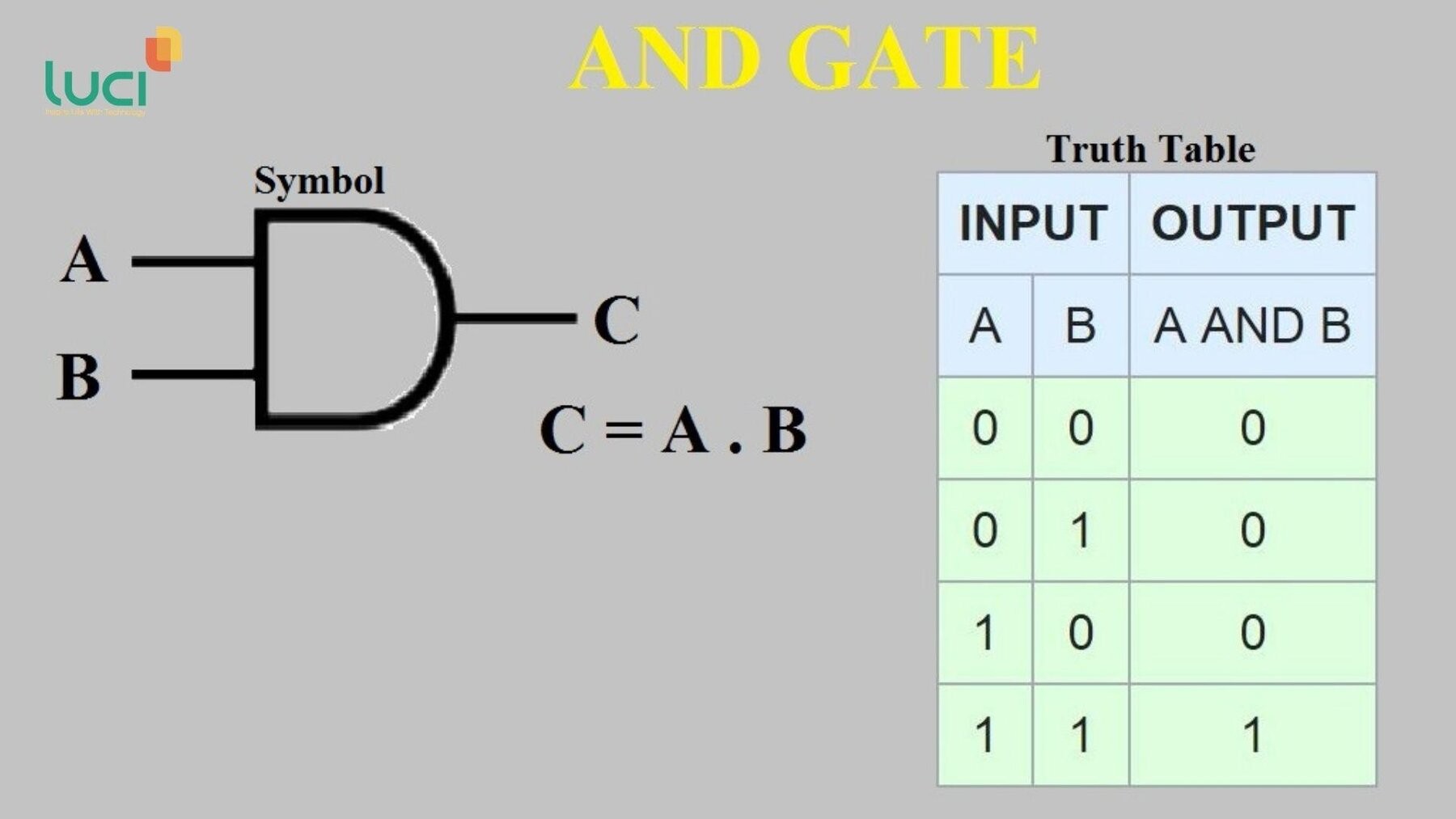

2.2. Cổng AND

2.2.1. Nguyên Lý Hoạt Động Của Cổng AND

Cổng AND cho ra đầu ra là “1” chỉ khi tất cả các đầu vào đều có giá trị là “1”. Nếu một hoặc cả hai đầu vào có giá trị là “0”, thì đầu ra sẽ là “0”.

2.2.2. Ứng Dụng Thực Tiễn Của Cổng AND

• Hệ thống đèn giao thông tự động: Kích hoạt đèn xanh chỉ khi cả hai điều kiện là đúng: đến lượt và không có xe đi ngang.
• Bộ nhớ RAM: Lựa chọn dòng và cột để truy cập một ô nhớ cụ thể.
• Multiplexer: Chọn đường dẫn dữ liệu được truyền từ một trong nhiều nguồn đầu vào đến một đầu ra duy nhất.
• Bộ lọc số: Kích hoạt hoặc vô hiệu hóa các bộ lọc tùy thuộc vào các điều kiện đầu vào.
• Hệ thống kiểm soát truy cập: Mở cửa chỉ khi thẻ truy cập và mã PIN đều chính xác.

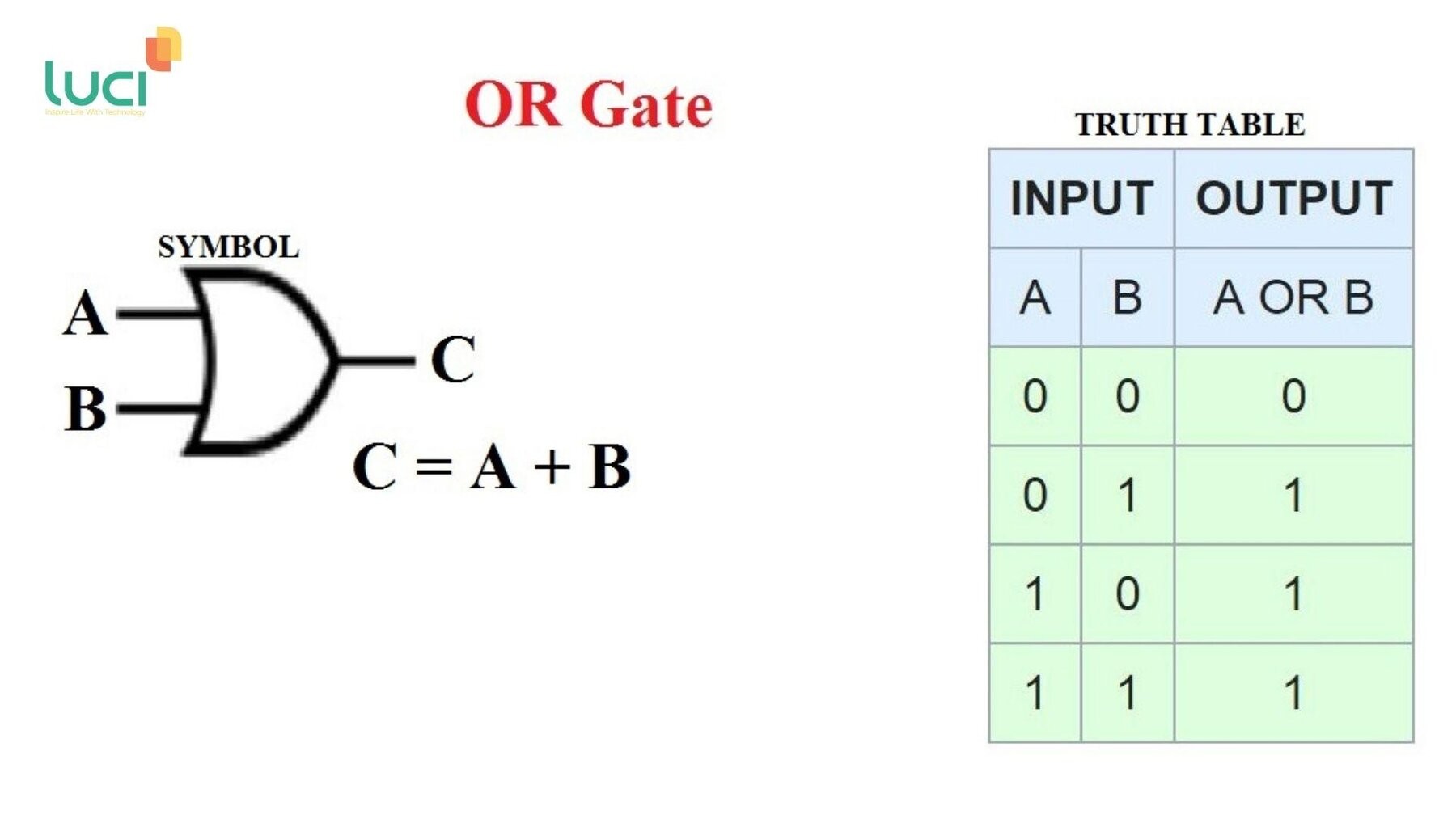

2.3. Cổng OR

2.3.1. Nguyên Lý Hoạt Động Của Cổng OR

Cổng OR có hai hoặc nhiều đầu vào và một đầu ra. Đầu ra của cổng OR sẽ ở mức logic cao (1) nếu ít nhất một trong số các đầu vào ở mức logic cao (1). Nếu tất cả các đầu vào đều là 0, đầu ra sẽ là 0.

2.3.2. Ứng Dụng Thực Tiễn Của Cổng OR

• Mạch logic: Kết hợp tín hiệu từ nhiều nguồn khác nhau.
• Mạch điều khiển: Kích hoạt các hành động hoặc tình trạng cụ thể dựa trên nhiều điều kiện.
• Xử lý tín hiệu số: Kết hợp hoặc phân tích các tín hiệu từ nhiều nguồn.
• Mạch lưu trữ dữ liệu: Chọn đường dẫn truy cập hoặc xác định vị trí lưu trữ cụ thể trong các hệ thống lưu trữ dữ liệu như RAM.
• Hệ thống báo động: Kích hoạt báo động nếu có bất kỳ cảm biến nào phát hiện ra sự cố.

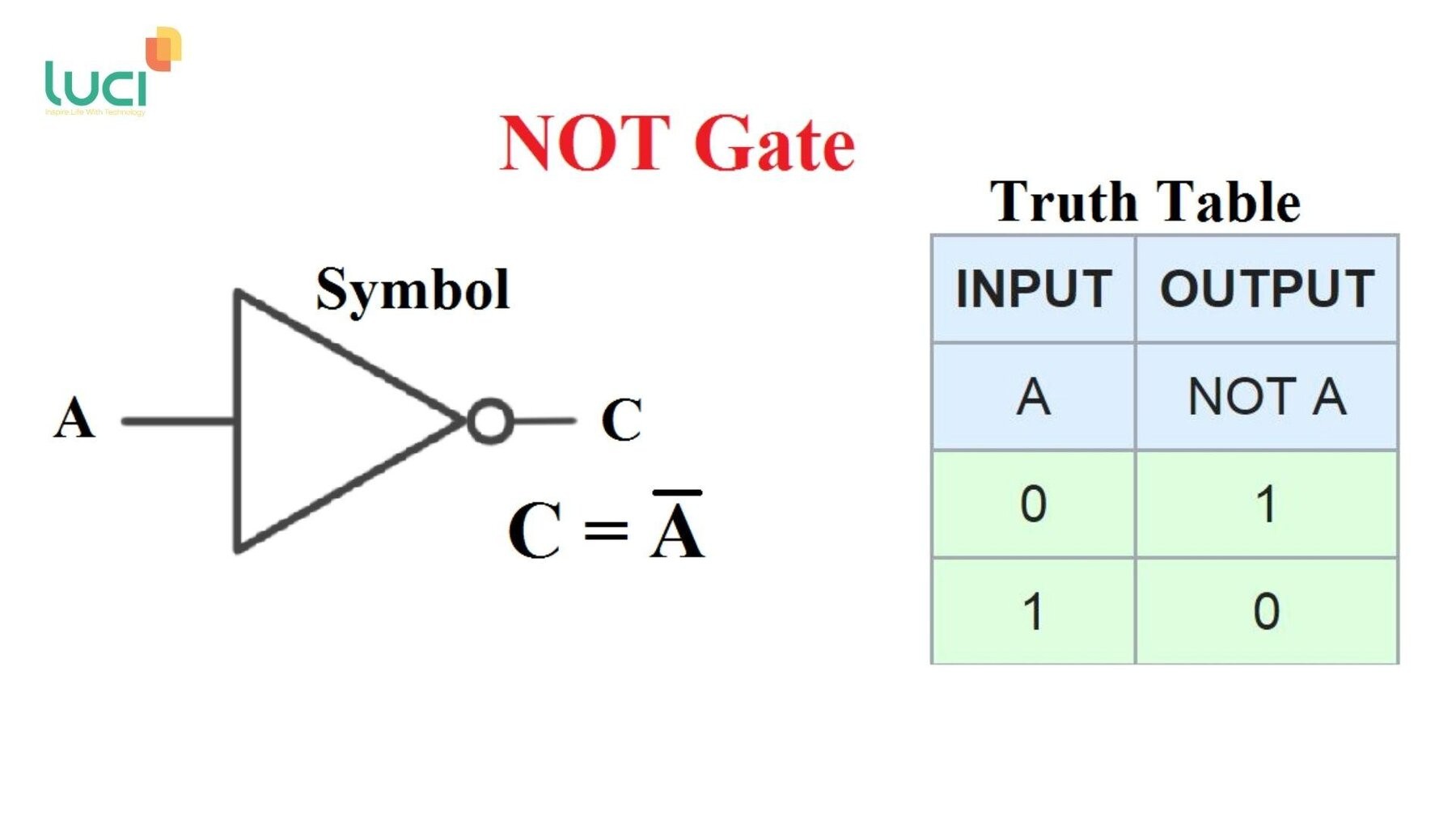

2.4. Cổng NOT

2.4.1. Nguyên Lý Hoạt Động Của Cổng NOT

Cổng NOT chỉ có một đầu vào và một đầu ra. Nó chuyển đổi giá trị logic của đầu vào thành giá trị logic đối ngược ở đầu ra. Nếu đầu vào là 0, đầu ra là 1 và ngược lại.

2.4.2. Ứng Dụng Thực Tiễn Của Cổng NOT

• Inverter trong mạch logic: Chuyển đổi tín hiệu đầu vào từ mức logic cao thành mức logic thấp và ngược lại.
• Điều khiển tín hiệu: Chuyển đổi trạng thái của các thiết bị điện tử, như các relay hoặc transistor, từ trạng thái bật sang trạng thái tắt hoặc ngược lại.
• Xử lý tín hiệu audio và video: Đảo ngược tín hiệu âm thanh hoặc video, hữu ích trong việc điều chỉnh âm lượng, phân phối tín hiệu và kiểm soát các yếu tố khác của tín hiệu.
• Điều khiển đèn LED: Điều khiển hoặc đảo ngược trạng thái của đèn LED, đèn hiển thị, đèn chiếu sáng tự động hoặc trong các hệ thống chiếu sáng thông minh.
• Chuyển đổi tín hiệu Digital: Chuyển đổi tín hiệu digital, thường kết hợp với các cổng khác như AND, OR và XOR để tạo ra các chức năng logic phức tạp hơn.

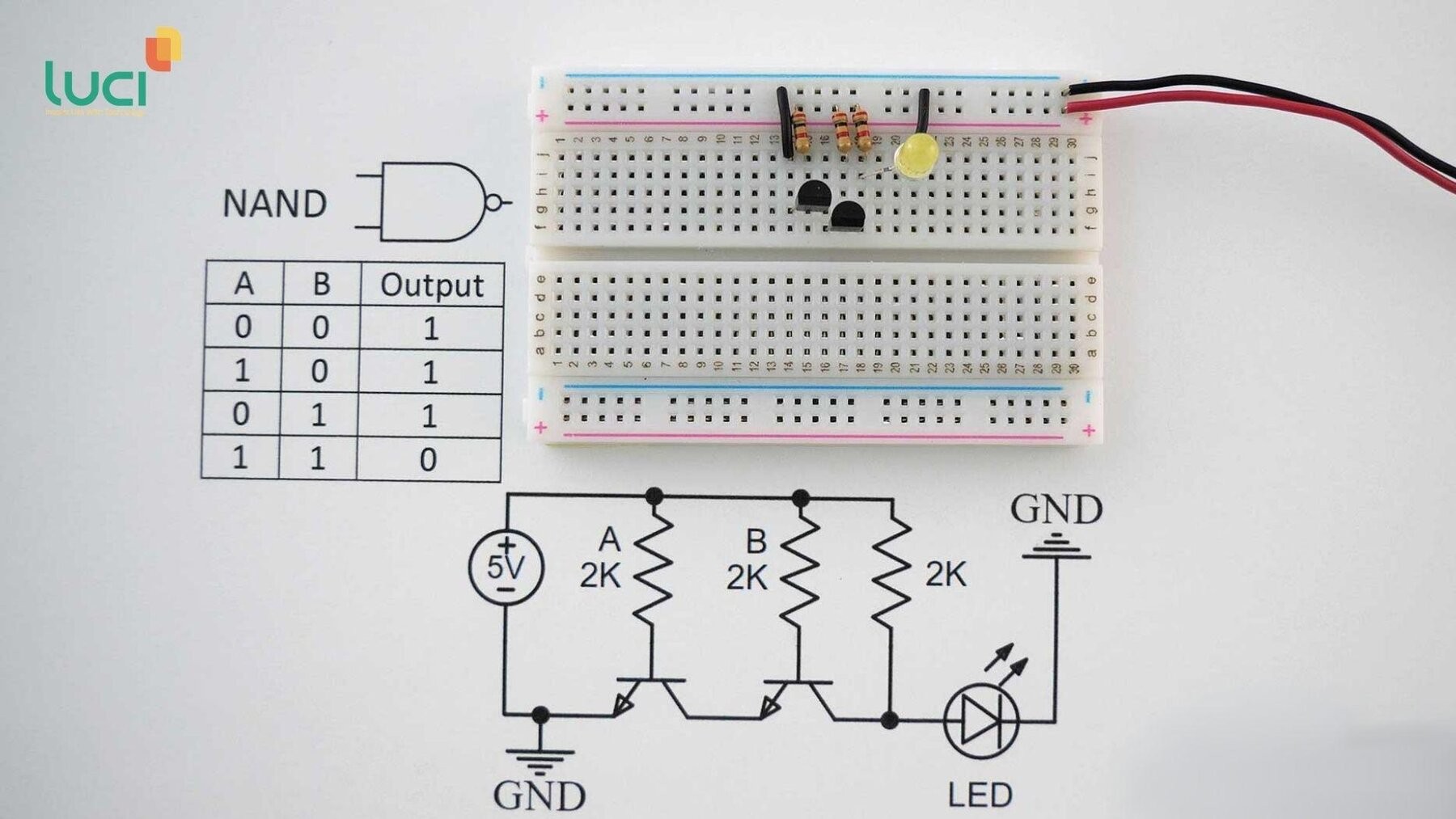

2.5. Cổng NAND

2.5.1. Nguyên Lý Hoạt Động Của Cổng NAND

Cổng NAND có hai hoặc nhiều đầu vào và một đầu ra. Nếu tất cả các đầu vào của nó đều là logic cao (1), thì đầu ra sẽ là logic thấp (0); trong tất cả các trường hợp còn lại, đầu ra sẽ là logic cao (1). Cổng NAND hoạt động như một cổng AND sau đó kết hợp với một cổng NOT.

2.5.2. Ứng Dụng Thực Tiễn Của Cổng NAND

• Mạch lưu trữ: Tạo ra các mạch lưu trữ như bộ nhớ flash và các phần tử logic trong vi xử lý.
• Công nghệ tích hợp mạch: Tạo ra các mạch logic phức tạp và vi mạch.
• Bảo mật thông tin: Tạo ra các mạch mã hóa và giải mã.
• Hệ thống điều khiển tự động: Thực hiện các hàm logic phức tạp và quyết định điều khiển dựa trên các tín hiệu đầu vào.
• Bộ nhớ máy tính: Sử dụng trong việc xây dựng các ô nhớ và mạch địa chỉ.

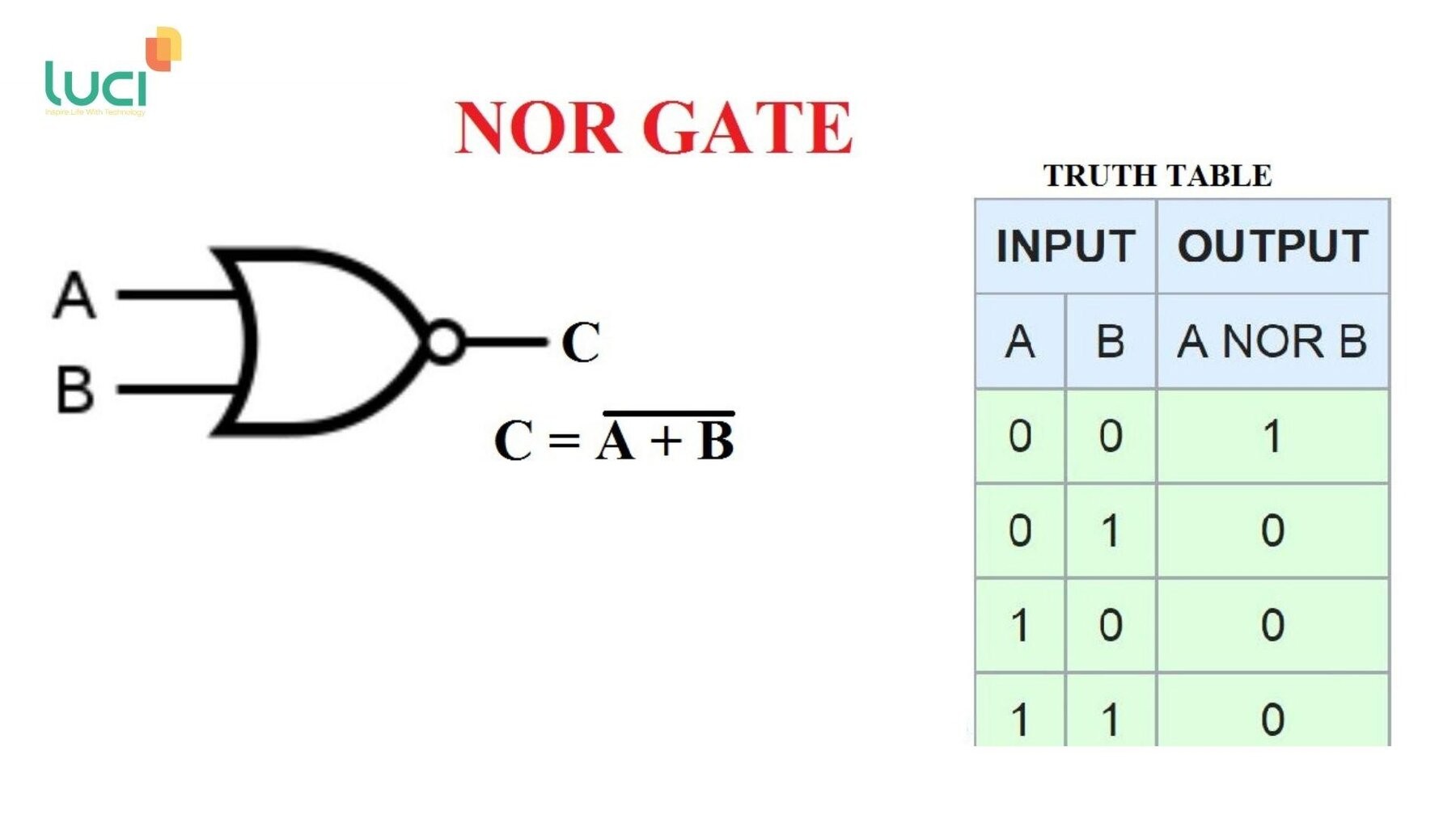

2.6. Cổng NOR

2.6.1. Nguyên Lý Hoạt Động Của Cổng NOR

Cổng NOR có hai đầu vào và một đầu ra. Đầu ra của cổng NOR chỉ là mức logic cao (1) khi cả hai đầu vào đều là mức logic thấp (0); nếu bất kỳ một trong hai đầu vào là mức logic cao (1), thì đầu ra sẽ là mức logic thấp (0).

2.6.2. Ứng Dụng Thực Tiễn Của Cổng NOR

• Mạch nhớ: Xây dựng các bộ nhớ latches và flip-flops.
• Giảm nhiễu: Giảm nhiễu trong các tín hiệu, đặc biệt là trong các mạch số hoặc mạch xử lý tín hiệu.
• Hệ thống mã hóa và giải mã: Thực hiện các chức năng logic cần thiết để mã hóa và giải mã thông tin.
• Mạch logic: Thực hiện các chức năng logic phức tạp.
• Điều khiển các thiết bị điện: Điều khiển các thiết bị điện dựa trên các điều kiện logic.

2.7. Cổng XOR

2.7.1. Nguyên Lý Hoạt Động Của Cổng XOR

Cổng XOR (eXclusive OR) thực hiện phép toán XOR giữa hai đầu vào. Đầu ra của cổng XOR sẽ là “true” (hoặc 1) nếu chỉ một trong hai đầu vào là “true”; và sẽ là “false” (hoặc 0) trong trường hợp còn lại.

2.7.2. Ứng Dụng Thực Tiễn Của Cổng XOR

• Mã hóa và giải mã: Sử dụng rộng rãi trong các thuật toán mã hóa và giải mã, như AES (Advanced Encryption Standard) và một số thuật toán mã hóa dựa trên khóa đối xứng khác.
• Kiểm tra lỗi và sửa lỗi: Sử dụng trong các thuật toán kiểm tra lỗi và sửa lỗi, như mã Hamming.
• Xử lý và điều khiển tín hiệu: Thực hiện các phép toán logic đơn giản trên dữ liệu đầu vào trong các ứng dụng vi xử lý tín hiệu số.
• Máy học và mạng nơ-ron nhân tạo: Cần có khả năng học và thực hiện phép toán XOR để có thể giải quyết các bài toán phức tạp hơn.
• So sánh bit: Kiểm tra xem hai bit có khác nhau hay không.

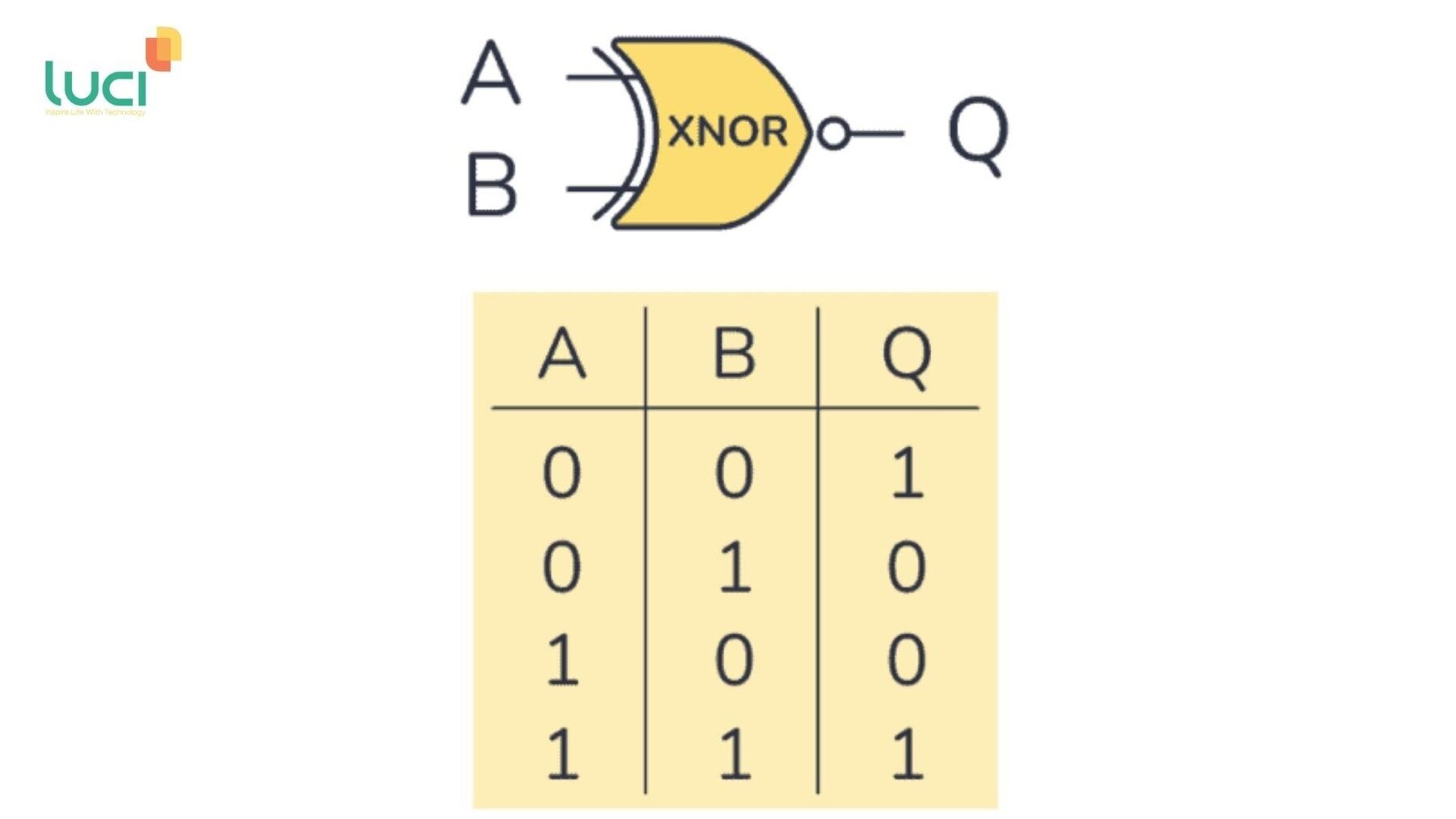

2.8. Cổng XNOR

2.8.1. Nguyên Lý Hoạt Động Của Cổng XNOR

Cổng XNOR so sánh hai tín hiệu đầu vào và tạo ra một tín hiệu đầu ra dựa trên kết quả của phép so sánh. Đầu ra của cổng này sẽ là mức cao (1) khi cả hai đầu vào cùng là mức cao (1) hoặc cả hai đầu vào đều là mức thấp (0). Ngược lại, nếu một trong hai đầu vào là mức cao và một là mức thấp, đầu ra sẽ là mức thấp (0).

2.8.2. Ứng Dụng Thực Tiễn Của Cổng XNOR

• So sánh hai số hoặc hai tín hiệu: Xác định liệu hai giá trị đầu vào có bằng nhau hay không.
• Mạch bộ nhớ latching: Tạo ra tín hiệu đầu vào cho việc xác định trạng thái của mạch nhớ.
• Hệ thống cơ sở dữ liệu logic: Thực hiện các phép toán logic trên dữ liệu.
• Mạch tổ hợp logic phức tạp: Thực hiện các phép toán logic phức tạp hơn như tích hợp hoặc phép chia.
• Mạch DAC: So sánh giá trị đầu vào analog và tạo ra một đầu ra kỹ thuật số tương ứng.

3. Ứng Dụng Của Mạch Logic Trong Thực Tế

Mạch logic có mặt ở khắp mọi nơi trong cuộc sống hiện đại, từ các thiết bị gia dụng đơn giản đến các hệ thống công nghiệp phức tạp. Dưới đây là một số ví dụ điển hình:

• Máy tính: Mạch logic là trái tim của máy tính, thực hiện tất cả các phép toán và điều khiển hoạt động của hệ thống.
• Điện thoại thông minh: Mạch logic điều khiển các chức năng của điện thoại, từ xử lý cuộc gọi đến hiển thị hình ảnh.
• Thiết bị gia dụng: Mạch logic điều khiển hoạt động của lò vi sóng, máy giặt, tủ lạnh và nhiều thiết bị khác.
• Hệ thống công nghiệp: Mạch logic được sử dụng trong các hệ thống điều khiển tự động, robot công nghiệp và các thiết bị đo lường.
• Thiết bị y tế: Mạch logic được sử dụng trong các thiết bị chẩn đoán hình ảnh, máy theo dõi bệnh nhân và các thiết bị điều trị.

4. Lựa Chọn Cổng Logic Phù Hợp Cho Mạch Logic

Việc lựa chọn cổng logic phù hợp cho một mạch logic cụ thể phụ thuộc vào nhiều yếu tố, bao gồm:

• Chức năng logic cần thực hiện: Mỗi loại cổng logic có một chức năng logic riêng, vì vậy cần chọn cổng có chức năng phù hợp với yêu cầu của mạch.
• Số lượng đầu vào: Một số cổng logic chỉ có hai đầu vào, trong khi các cổng khác có thể có nhiều đầu vào hơn.
• Tốc độ hoạt động: Một số cổng logic có tốc độ hoạt động nhanh hơn các cổng khác.
• Mức tiêu thụ điện năng: Một số cổng logic tiêu thụ ít điện năng hơn các cổng khác.
• Chi phí: Giá thành của các loại cổng logic khác nhau có thể khác nhau.

5. Thiết Kế Và Mô Phỏng Mạch Logic

Việc thiết kế và mô phỏng mạch logic là một quá trình phức tạp đòi hỏi kiến thức về điện tử học, logic học và các công cụ thiết kế mạch điện tử.

5.1. Các Bước Thiết Kế Mạch Logic

1. Xác định yêu cầu của mạch: Xác định chức năng logic mà mạch cần thực hiện, số lượng đầu vào và đầu ra, tốc độ hoạt động và các yêu cầu khác.
2. Thiết kế sơ đồ logic: Vẽ sơ đồ logic của mạch, sử dụng các cổng logic để thực hiện các phép toán logic cần thiết.
3. Chọn cổng logic: Chọn các loại cổng logic phù hợp với yêu cầu của mạch, dựa trên các yếu tố đã nêu ở trên.
4. Mô phỏng mạch: Sử dụng phần mềm mô phỏng mạch điện tử để kiểm tra hoạt động của mạch và đảm bảo rằng nó đáp ứng các yêu cầu đã đặt ra.
5. Xây dựng mạch thực tế: Xây dựng mạch trên breadboard hoặc PCB (Printed Circuit Board).
6. Kiểm tra và hiệu chỉnh mạch: Kiểm tra hoạt động của mạch thực tế và hiệu chỉnh các sai sót nếu có.

5.2. Các Công Cụ Mô Phỏng Mạch Logic

Có nhiều công cụ mô phỏng mạch logic khác nhau, cả phần mềm thương mại và mã nguồn mở. Một số công cụ phổ biến bao gồm:

• Logisim: Một công cụ mô phỏng mạch logic mã nguồn mở, dễ sử dụng và phù hợp cho người mới bắt đầu.
• EveryCircuit: Một công cụ mô phỏng mạch điện tử trực tuyến, cho phép mô phỏng cả mạch tương tự và mạch số.
• LTspice: Một công cụ mô phỏng mạch điện tử mạnh mẽ, thường được sử dụng cho các mạch tương tự, nhưng cũng có thể mô phỏng các mạch số đơn giản.
• Multisim: Một công cụ mô phỏng mạch điện tử thương mại, cung cấp nhiều tính năng cao cấp và thư viện linh kiện phong phú.

6. Xu Hướng Phát Triển Của Mạch Logic

Mạch logic đang ngày càng phát triển với nhiều xu hướng mới, bao gồm:

• Mạch logic có thể tái cấu hình (Reconfigurable Logic): Cho phép thay đổi chức năng của mạch sau khi đã được sản xuất.
• Mạch logic năng lượng thấp (Low-Power Logic): Giảm thiểu mức tiêu thụ điện năng của mạch.
• Mạch logic ba chiều (3D Logic): Tăng mật độ linh kiện trên chip bằng cách xếp chồng các lớp mạch lên nhau.
• Mạch logic lượng tử (Quantum Logic): Sử dụng các hiệu ứng lượng tử để thực hiện các phép toán logic phức tạp hơn.
• Mạch logic nano (Nano Logic): Thu nhỏ kích thước của các linh kiện logic xuống mức nanomet.

7. Tìm Hiểu Thêm Về Mạch Logic Tại CAUHOI2025.EDU.VN

Bạn muốn tìm hiểu sâu hơn về mạch logic và các ứng dụng của chúng? Hãy truy cập CAUHOI2025.EDU.VN ngay hôm nay! Chúng tôi cung cấp một nguồn tài liệu phong phú, từ các bài viết cơ bản đến các nghiên cứu chuyên sâu, giúp bạn nắm vững kiến thức và kỹ năng cần thiết để thành công trong lĩnh vực điện tử học đầy thú vị này.

Tại CAUHOI2025.EDU.VN, bạn sẽ tìm thấy:

• Các bài viết chi tiết về các loại cổng logic, flip-flops, bộ đếm, bộ giải mã và các thành phần khác của mạch logic.
• Hướng dẫn từng bước về cách thiết kế và mô phỏng mạch logic bằng các công cụ phần mềm phổ biến.
• Các ví dụ thực tế về ứng dụng của mạch logic trong các thiết bị điện tử và hệ thống công nghiệp.
• Diễn đàn thảo luận, nơi bạn có thể đặt câu hỏi và chia sẻ kiến thức với các thành viên khác.
• Thông tin về các khóa học và tài liệu học tập liên quan đến mạch logic.

Đừng bỏ lỡ cơ hội khám phá thế giới mạch logic đầy tiềm năng tại CAUHOI2025.EDU.VN!

Bạn đang gặp khó khăn trong việc tìm kiếm thông tin chính xác và đáng tin cậy về mạch logic? Bạn cần giải đáp nhanh chóng cho các câu hỏi cụ thể hoặc tư vấn sâu về các vấn đề phức tạp? CAUHOI2025.EDU.VN sẵn sàng hỗ trợ bạn!

Liên hệ với chúng tôi:

Địa chỉ: 30 P. Khâm Thiên, Thổ Quan, Đống Đa, Hà Nội, Việt Nam

Số điện thoại: +84 2435162967

Trang web: CAUHOI2025.EDU.VN

Hãy để CAUHOI2025.EDU.VN trở thành người bạn đồng hành tin cậy trên hành trình khám phá tri thức của bạn!

8. Câu Hỏi Thường Gặp (FAQ) Về Mạch Logic

• Mạch logic là gì?
  Mạch logic là mạch điện tử thực hiện các phép toán logic.
• Các loại cổng logic cơ bản là gì?
  AND, OR, NOT, NAND, NOR, XOR, XNOR.
• Cổng AND hoạt động như thế nào?
  Đầu ra là 1 chỉ khi tất cả đầu vào là 1.
• Cổng OR hoạt động như thế nào?
  Đầu ra là 1 nếu ít nhất một đầu vào là 1.
• Cổng NOT hoạt động như thế nào?
  Đảo ngược giá trị đầu vào.
• Ứng dụng của mạch logic là gì?
  Máy tính, điện thoại, thiết bị gia dụng, hệ thống công nghiệp, thiết bị y tế.
• Làm thế nào để thiết kế mạch logic?
  Xác định yêu cầu, thiết kế sơ đồ, chọn cổng, mô phỏng, xây dựng, kiểm tra.
• Cần những kiến thức gì để thiết kế mạch logic?
  Điện tử học, logic học, công cụ thiết kế mạch.
• Mạch logic có thể tái cấu hình là gì?
  Mạch có thể thay đổi chức năng sau khi sản xuất.
• Mạch logic năng lượng thấp là gì?
  Mạch tiêu thụ ít điện năng.

Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về mạch logic. Hãy tiếp tục khám phá CauHoi2025.EDU.VN để mở rộng kiến thức của bạn!
