1. Tổng Quan Về Mạch Điện Xoay Chiều Ba Pha

Mạch điện xoay chiều ba pha là một hệ thống điện gồm ba dòng điện xoay chiều, có cùng biên độ và tần số, nhưng lệch pha nhau một góc 120 độ (2π/3 radian). Hệ thống này được sử dụng rộng rãi trong truyền tải và phân phối điện năng, đặc biệt trong các ứng dụng công nghiệp, nhờ khả năng cung cấp công suất lớn và ổn định. Theo Trung tâm Nghiên cứu Năng lượng Việt Nam, việc sử dụng mạch điện ba pha giúp giảm thiểu tổn thất điện năng trong quá trình truyền tải so với mạch điện một pha.

Điện ba pha có thể hiểu đơn giản là ba nguồn điện một pha chạy song song và dùng chung một dây trung tính. Tuy nhiên, do những ưu điểm vượt trội, điện ba pha thường được ưu tiên sử dụng trong sản xuất công nghiệp thay vì điện sinh hoạt thông thường, mặc dù giá thành có phần cao hơn. Điện ba pha có khả năng truyền tải điện năng đi xa một cách hiệu quả, giảm thiểu hao hụt do điện trở trên đường dây.

2. Ưu Điểm Vượt Trội Của Mạch Điện Xoay Chiều Ba Pha

Mạch điện xoay chiều ba pha mang lại nhiều lợi ích so với hệ thống điện một pha, bao gồm:

• Tiết kiệm dây dẫn: Do sử dụng nguyên lý truyền tải điện năng bằng mạch điện, hệ thống ba pha giúp giảm thiểu lượng dây dẫn cần thiết so với hệ thống một pha có cùng công suất. Điều này giúp tiết kiệm chi phí và giảm tác động đến môi trường.
• Hiệu suất cao và đặc tính tốt: Mạch điện ba pha có cấu tạo đơn giản nhưng lại đạt hiệu suất cao và ổn định. Các pha cân bằng giúp dòng điện luôn ổn định, đảm bảo các thiết bị điện hoạt động hiệu quả và tránh tình trạng cháy nổ do lệch pha.
• Tạo ra hai trị số điện áp khác nhau: Hệ thống ba pha cung cấp cả điện áp dây và điện áp pha, tạo sự linh hoạt trong việc sử dụng các thiết bị điện khác nhau.
• Ứng dụng đa dạng: Điện ba pha có thể sử dụng cho cả sản xuất công nghiệp và sinh hoạt gia đình. Tuy nhiên, khi sử dụng cho gia đình, cần trang bị thêm ổn áp để đảm bảo điện áp ổn định và an toàn.

Bảng so sánh ưu nhược điểm của điện 1 pha và 3 pha:

Ứng dụng điện ba pha trong sản xuất công nghiệp, đảm bảo nguồn điện ổn định cho hoạt động máy móc.

3. Cấu Tạo Chi Tiết Của Mạch Điện Xoay Chiều Ba Pha

Hệ thống điện xoay chiều ba pha bao gồm ba dây nóng (dây pha) và một dây lạnh (dây trung tính). Cấu trúc của mạch điện ba pha bao gồm ba thành phần chính: nguồn điện, dây dẫn và tải điện.

3.1. Nguồn Điện Ba Pha

Nguồn điện ba pha bao gồm hai bộ phận chính:

• Stato: Là phần cố định, bao gồm ba cuộn dây có kích thước và số vòng giống nhau, đặt lệch nhau một góc 120 độ. Mỗi cuộn dây được gọi là một pha. Dây quấn của stato thường được làm bằng thép, đồng hoặc nhôm, được bọc một lớp cách điện. Stato đóng vai trò như một nam châm hút từ trường, hỗ trợ động cơ hoạt động. Khi có dòng điện đi vào, stato tạo ra một lực cảm ứng điện từ, biến điện năng thành cơ năng.
• Roto: Là phần quay, có cấu tạo là nam châm điện, bao gồm lõi thép, dây quấn và trục động cơ. Roto quay quanh trục cố định để tạo ra sự biến thiên của từ trường. Roto tạo ra lực điện từ bằng các cuộn dây, thông qua dòng điện tạo ra momen điện từ.

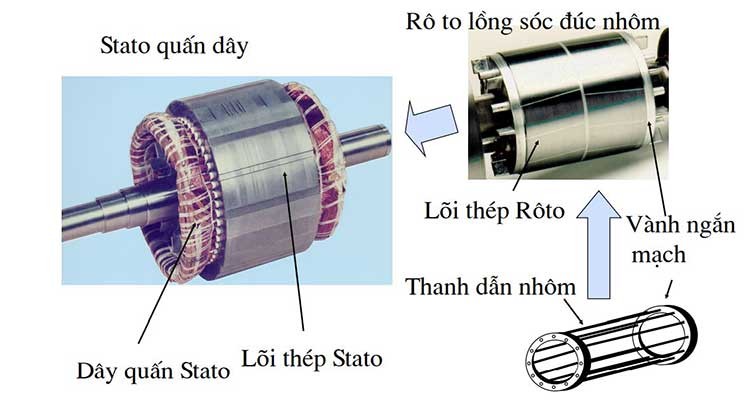

Hình ảnh minh họa cấu tạo của stato và roto, hai thành phần quan trọng trong nguồn điện ba pha.

3.2. Dây Dẫn Điện

Dây dẫn điện thường được làm bằng đồng hoặc nhôm, với khả năng dẫn điện tốt. Dây dẫn được sử dụng để truyền tải điện từ nguồn điện đến tải. Hiện nay, dây dẫn ba pha phổ biến có từ 3-4 dây.

3.3. Tải Điện

Trong mạch điện xoay chiều ba pha, tải điện thường là các động cơ điện ba pha. Tải điện tiêu thụ điện năng và chuyển đổi nó thành các dạng năng lượng khác, như cơ năng trong động cơ điện.

4. Các Phương Pháp Đấu Nối Mạch Điện Xoay Chiều Ba Pha

Khi đấu nối mạch điện xoay chiều ba pha, cần xác định rõ dây pha và dây trung tính; dây pha sẽ nối với dây pha, dây trung tính sẽ nối với dây trung tính. Có hai cách đấu nối mạch điện xoay chiều ba pha chính: đấu hình sao (Y) và đấu hình tam giác (Δ).

4.1. Đấu Hình Sao (Y)

Trong cách đấu hình sao, ba điểm cuối của các pha được nối với nhau để tạo thành điểm trung tính.

• Đối với nguồn: Ba điểm cuối của các pha được nối với nhau thành điểm trung tính.
• Đối với tải: Tương tự, ba điểm cuối của các pha cũng được nối với nhau thành điểm trung tính.

Hình ảnh minh họa cách đấu nối hình sao, trong đó các điểm cuối của ba pha được nối chung.

4.2. Đấu Hình Tam Giác (Δ)

Trong cách đấu hình tam giác, đầu của pha này được nối với cuối của pha kia, tạo thành một vòng kín và không có điểm trung tính.

Hình ảnh minh họa cách đấu nối hình tam giác, trong đó đầu mỗi pha nối với cuối pha kế tiếp.

5. Ứng Dụng Thực Tế Của Mạch Điện Xoay Chiều Ba Pha

Mạch điện xoay chiều ba pha được ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống và sản xuất, bao gồm:

• Công nghiệp: Cung cấp điện cho các máy móc, thiết bị công nghiệp có công suất lớn như máy bơm, máy nén khí, hệ thống điều hòa không khí trung tâm, và các dây chuyền sản xuất.

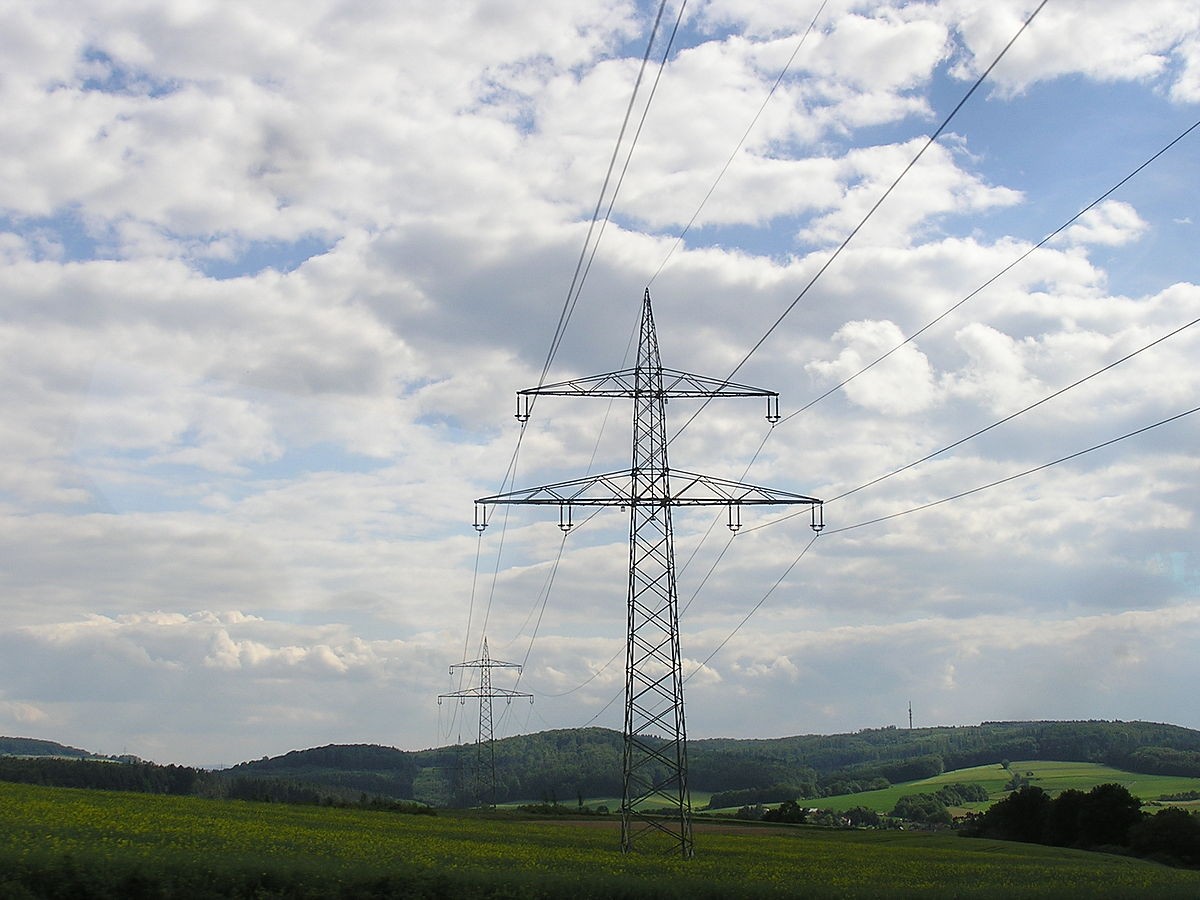

• Truyền tải điện năng: Hệ thống điện ba pha được sử dụng để truyền tải điện năng từ các nhà máy điện đến các khu dân cư và khu công nghiệp một cách hiệu quả, giảm thiểu tổn thất trên đường dây.
• Giao thông vận tải: Cung cấp điện cho các hệ thống tàu điện, xe điện và các phương tiện vận tải công cộng khác.
• Tòa nhà và khu dân cư: Sử dụng trong các hệ thống điện chiếu sáng, điều hòa không khí và cung cấp điện cho các thiết bị gia dụng có công suất lớn.

6. So Sánh Điện Áp Dây và Điện Áp Pha trong Mạch Điện Ba Pha

Trong hệ thống điện ba pha, có hai khái niệm quan trọng về điện áp: điện áp dây và điện áp pha.

• Điện áp pha (Vp): Là điện áp giữa một dây pha và dây trung tính (nếu có).
• Điện áp dây (Vl): Là điện áp giữa hai dây pha bất kỳ.

Mối quan hệ giữa điện áp dây và điện áp pha phụ thuộc vào cách đấu nối:

• Đấu hình sao (Y): Điện áp dây bằng √3 lần điện áp pha (Vl = √3 Vp).
• Đấu hình tam giác (Δ): Điện áp dây bằng điện áp pha (Vl = Vp).

Việc hiểu rõ mối quan hệ này rất quan trọng trong việc lựa chọn thiết bị điện phù hợp và đảm bảo an toàn trong quá trình sử dụng.

7. Các Sự Cố Thường Gặp và Cách Khắc Phục Trong Mạch Điện Ba Pha

Mặc dù có nhiều ưu điểm, mạch điện ba pha cũng có thể gặp phải một số sự cố trong quá trình vận hành. Dưới đây là một số sự cố thường gặp và cách khắc phục:

• Mất pha: Một trong ba pha bị mất điện có thể gây ra mất cân bằng và ảnh hưởng đến hoạt động của các thiết bị. Cần kiểm tra và khắc phục ngay sự cố mất pha để tránh hư hỏng cho thiết bị.
• Ngắn mạch: Xảy ra khi có sự tiếp xúc trực tiếp giữa các dây pha hoặc giữa dây pha và dây trung tính. Cần ngắt nguồn điện ngay lập tức và kiểm tra, sửa chữa hoặc thay thế các phần bị hư hỏng.
• Quá tải: Vượt quá công suất định mức của mạch điện có thể gây ra cháy nổ. Cần giảm tải hoặc nâng cấp hệ thống để đảm bảo an toàn.
• Lệch pha: Sự mất cân bằng giữa các pha có thể gây ra rung động và tiếng ồn trong các động cơ điện. Cần kiểm tra và cân bằng lại tải trên các pha để khắc phục tình trạng lệch pha.

8. Những Lưu Ý Quan Trọng Khi Sử Dụng Mạch Điện Xoay Chiều Ba Pha

Để đảm bảo an toàn và hiệu quả khi sử dụng mạch điện xoay chiều ba pha, cần lưu ý những điều sau:

• Sử dụng thiết bị bảo vệ: Trang bị đầy đủ các thiết bị bảo vệ như cầu dao, aptomat, và rơ le bảo vệ để ngăn ngừa các sự cố như ngắn mạch, quá tải và mất pha.
• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ hệ thống điện để phát hiện sớm các dấu hiệu hư hỏng và có biện pháp khắc phục kịp thời.
• Tuân thủ quy trình an toàn: Tuân thủ nghiêm ngặt các quy trình an toàn điện khi thực hiện các công việc liên quan đến mạch điện ba pha, như sửa chữa, bảo trì và lắp đặt.
• Sử dụng dây dẫn và thiết bị phù hợp: Lựa chọn dây dẫn và thiết bị điện có chất lượng tốt và phù hợp với công suất và điện áp của hệ thống.
• Đảm bảo nối đất: Hệ thống điện ba pha cần được nối đất đúng cách để đảm bảo an toàn cho người sử dụng và thiết bị.

9. Tiêu Chuẩn và Quy Định Về Mạch Điện Xoay Chiều Ba Pha Tại Việt Nam

Việc lắp đặt và sử dụng mạch điện xoay chiều ba pha tại Việt Nam phải tuân thủ các tiêu chuẩn và quy định hiện hành, bao gồm:

• TCVN 7447: Quy định về hệ thống lắp đặt điện hạ áp.
• TCVN 9206: Quy định về an toàn điện trong xây dựng.
• Quy phạm trang bị điện: Quy định chi tiết về việc lựa chọn, lắp đặt và vận hành các thiết bị điện.

Việc tuân thủ các tiêu chuẩn và quy định này giúp đảm bảo an toàn, hiệu quả và độ tin cậy của hệ thống điện ba pha.

10. Câu Hỏi Thường Gặp (FAQ) Về Mạch Điện Xoay Chiều Ba Pha

Câu 1: Mạch điện xoay chiều ba pha là gì?

Mạch điện xoay chiều ba pha là hệ thống điện gồm ba dòng điện xoay chiều có cùng biên độ, tần số nhưng lệch pha nhau 120 độ.

Câu 2: Ưu điểm của mạch điện ba pha so với một pha là gì?

Tiết kiệm dây dẫn, hiệu suất cao, tạo ra hai trị số điện áp khác nhau và ứng dụng đa dạng.

Câu 3: Cấu tạo của mạch điện ba pha gồm những thành phần nào?

Nguồn điện, dây dẫn và tải điện.

Câu 4: Có mấy cách đấu nối mạch điện ba pha?

Hai cách: đấu hình sao (Y) và đấu hình tam giác (Δ).

Câu 5: Điện áp dây và điện áp pha khác nhau như thế nào?

Điện áp pha là điện áp giữa một dây pha và dây trung tính, điện áp dây là điện áp giữa hai dây pha bất kỳ.

Câu 6: Ứng dụng của mạch điện ba pha trong công nghiệp là gì?

Cung cấp điện cho các máy móc, thiết bị công nghiệp có công suất lớn.

Câu 7: Sự cố mất pha trong mạch điện ba pha là gì và cách khắc phục?

Một trong ba pha bị mất điện. Cần kiểm tra và khắc phục ngay để tránh hư hỏng thiết bị.

Câu 8: Tại sao cần sử dụng thiết bị bảo vệ trong mạch điện ba pha?

Để ngăn ngừa các sự cố như ngắn mạch, quá tải và mất pha.

Câu 9: Các tiêu chuẩn nào cần tuân thủ khi lắp đặt mạch điện ba pha tại Việt Nam?

TCVN 7447, TCVN 9206 và Quy phạm trang bị điện.

Câu 10: Làm thế nào để đảm bảo an toàn khi sử dụng mạch điện ba pha?

Tuân thủ quy trình an toàn, kiểm tra định kỳ và sử dụng thiết bị phù hợp.
