Khung Tên A1 Trong Bản Vẽ Kỹ Thuật: Kích Thước, Tiêu Chuẩn & Cách Vẽ?

Bạn đang tìm hiểu về Khung Tên A1 trong bản vẽ kỹ thuật? Bài viết này của CAUHOI2025.EDU.VN sẽ cung cấp thông tin chi tiết về kích thước tiêu chuẩn, cách đặt khung tên A1 đúng chuẩn, các ký hiệu thường gặp và những lưu ý quan trọng khi vẽ. Khám phá ngay để nắm vững kiến thức và tạo ra những bản vẽ kỹ thuật chuyên nghiệp!

I. Khung Tên Bản Vẽ Kỹ Thuật Là Gì?

Khung tên bản vẽ kỹ thuật là một phần không thể thiếu của bất kỳ bản vẽ kỹ thuật nào. Nó chứa đựng các thông tin quan trọng về bản vẽ, bao gồm tên sản phẩm, tỷ lệ, vật liệu, người vẽ, người kiểm tra và các thông tin liên quan khác. Khung tên giúp người đọc dễ dàng xác định và hiểu rõ nội dung của bản vẽ. Theo TCVN 7306:2003, khung tên phải được đặt ở góc dưới bên phải của bản vẽ.

II. Tại Sao Khung Tên A1 Lại Quan Trọng?

Khung tên A1 đặc biệt quan trọng vì nó được sử dụng cho các bản vẽ lớn, phức tạp. Kích thước lớn của khổ giấy A1 cho phép thể hiện chi tiết nhiều thông tin, đồng thời khung tên A1 cung cấp không gian đủ để chứa đựng tất cả các thông tin cần thiết về bản vẽ. Một khung tên A1 được thiết kế và điền thông tin chính xác sẽ giúp:

• Dễ dàng quản lý và lưu trữ bản vẽ: Thông tin rõ ràng trong khung tên giúp phân loại và tìm kiếm bản vẽ một cách nhanh chóng.
• Đảm bảo tính chính xác và nhất quán: Khung tên chuẩn hóa giúp mọi người hiểu rõ các thông tin kỹ thuật, tránh sai sót trong quá trình sản xuất và thi công.
• Thể hiện tính chuyên nghiệp: Một bản vẽ với khung tên được trình bày cẩn thận thể hiện sự chuyên nghiệp và nghiêm túc của người thiết kế.

III. Kích Thước Khung Tên A1 Tiêu Chuẩn Theo ISO

Kích thước khung tên A1 tiêu chuẩn được quy định trong tiêu chuẩn ISO 5457. Kích thước này đảm bảo tính nhất quán và dễ dàng trong việc lưu trữ, in ấn và trao đổi bản vẽ. Dưới đây là kích thước chi tiết:

• Chiều dài: 170 mm
• Chiều cao: 50-60 mm (tùy thuộc vào lượng thông tin cần thiết)

Tuy nhiên, kích thước này có thể thay đổi tùy theo yêu cầu cụ thể của từng công ty hoặc dự án, nhưng vẫn cần tuân thủ các nguyên tắc chung của tiêu chuẩn ISO.

IV. Cách Đặt Khung Tên A1 Đúng Chuẩn

Việc đặt khung tên A1 đúng chuẩn là rất quan trọng để đảm bảo tính chuyên nghiệp và dễ đọc của bản vẽ. Dưới đây là các bước hướng dẫn chi tiết:

1. Xác định vị trí: Khung tên luôn được đặt ở góc dưới bên phải của bản vẽ.
2. Đảm bảo khoảng cách: Khung tên phải cách mép giấy một khoảng nhất định, thường là 5-10mm.
3. Căn chỉnh: Khung tên phải được căn chỉnh thẳng hàng với đường viền của bản vẽ.
4. Sử dụng tỷ lệ thích hợp: Đảm bảo tỷ lệ của khung tên phù hợp với kích thước của bản vẽ.
5. Điền thông tin đầy đủ: Điền đầy đủ và chính xác tất cả các thông tin cần thiết vào khung tên.

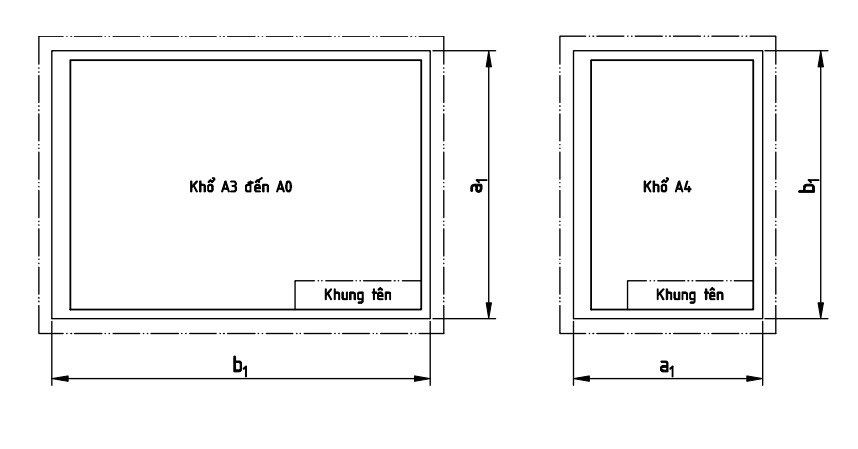

Alt: Kích thước khung tên bản vẽ A1 theo tiêu chuẩn

V. Các Thông Tin Cần Có Trong Khung Tên A1

Một khung tên A1 đầy đủ cần chứa các thông tin sau:

1. Tên bản vẽ: Tên gọi chính thức của bản vẽ, mô tả ngắn gọn và chính xác nội dung bản vẽ.
2. Số hiệu bản vẽ: Mã số duy nhất để xác định và quản lý bản vẽ.
3. Tỷ lệ: Tỷ lệ thu nhỏ hoặc phóng to của bản vẽ so với kích thước thực tế.
4. Đơn vị đo: Đơn vị sử dụng trong bản vẽ (ví dụ: mm, cm, m).
5. Vật liệu: Loại vật liệu được sử dụng cho chi tiết hoặc sản phẩm được thể hiện trong bản vẽ.
6. Tên người vẽ: Họ tên người trực tiếp thực hiện bản vẽ.
7. Tên người kiểm tra: Họ tên người kiểm tra và chịu trách nhiệm về tính chính xác của bản vẽ.
8. Ngày vẽ: Ngày hoàn thành bản vẽ.
9. Ngày kiểm tra: Ngày bản vẽ được kiểm tra.
10. Tên công ty/tổ chức: Tên đơn vị sở hữu bản vẽ.
11. Logo công ty: Biểu tượng nhận diện của công ty (nếu có).
12. Các ghi chú khác: Các thông tin bổ sung cần thiết khác (ví dụ: phiên bản, sửa đổi).

Ví dụ về bố cục khung tên A1:

VI. Các Ký Hiệu Thường Gặp Trong Khung Tên A1

Trong khung tên A1, có một số ký hiệu thường được sử dụng để biểu thị các thông tin kỹ thuật. Dưới đây là một số ký hiệu phổ biến và ý nghĩa của chúng:

• Ø: Đường kính
• R: Bán kính
• SQ: Hình vuông
• THK: Độ dày
• TYP: Điển hình (áp dụng cho nhiều vị trí tương tự)
• REF: Tham khảo (thông tin chỉ mang tính chất tham khảo)
• NTS: Không theo tỷ lệ

Việc hiểu rõ các ký hiệu này giúp người đọc bản vẽ dễ dàng nắm bắt thông tin và tránh hiểu sai.

VII. Tiêu Chuẩn Về Chữ Viết và Đường Nét Trong Khung Tên A1

Chữ viết và đường nét trong khung tên A1 cần tuân thủ các tiêu chuẩn sau:

• Chữ viết: Sử dụng phông chữ dễ đọc, kích thước chữ phù hợp với kích thước khung tên. Chữ viết phải rõ ràng, không bị nhòe hoặc mờ.
• Đường nét: Sử dụng nét vẽ liền, đậm để tạo sự rõ ràng và dễ nhìn. Các đường kẻ phải thẳng, không bị đứt quãng hoặc chồng chéo.

Việc tuân thủ các tiêu chuẩn này giúp đảm bảo tính chuyên nghiệp và dễ đọc của khung tên.

Alt: Hướng dẫn cách đặt khung tên bản vẽ kỹ thuật

VIII. Các Phần Mềm Hỗ Trợ Vẽ Khung Tên A1

Hiện nay, có rất nhiều phần mềm hỗ trợ vẽ khung tên A1, từ các phần mềm CAD chuyên dụng đến các công cụ vẽ đơn giản. Dưới đây là một số phần mềm phổ biến:

• AutoCAD: Phần mềm CAD hàng đầu thế giới, cung cấp đầy đủ các công cụ để vẽ và chỉnh sửa bản vẽ kỹ thuật, bao gồm cả khung tên.
• SolidWorks: Phần mềm CAD 3D mạnh mẽ, thích hợp cho thiết kế các chi tiết và sản phẩm phức tạp.
• DraftSight: Phần mềm CAD 2D miễn phí, cung cấp các công cụ cơ bản để vẽ và chỉnh sửa bản vẽ.
• LibreCAD: Phần mềm CAD 2D mã nguồn mở, miễn phí và dễ sử dụng.

Bạn có thể lựa chọn phần mềm phù hợp với nhu cầu và trình độ của mình.

IX. Lưu Ý Quan Trọng Khi Vẽ Khung Tên A1

Khi vẽ khung tên A1, bạn cần lưu ý những điều sau:

• Tính chính xác: Đảm bảo tất cả các thông tin trong khung tên đều chính xác và đầy đủ.
• Tính nhất quán: Sử dụng cùng một kiểu khung tên cho tất cả các bản vẽ trong cùng một dự án.
• Tính thẩm mỹ: Trình bày khung tên một cách rõ ràng, dễ đọc và đẹp mắt.
• Tuân thủ tiêu chuẩn: Tuân thủ các tiêu chuẩn về kích thước, chữ viết và đường nét.
• Kiểm tra kỹ lưỡng: Kiểm tra lại khung tên trước khi in hoặc xuất bản bản vẽ.

X. Tải Mẫu Khung Tên A1 Miễn Phí

Để giúp bạn tiết kiệm thời gian và công sức, CAUHOI2025.EDU.VN cung cấp các mẫu khung tên A1 miễn phí, bạn có thể tải về và sử dụng cho các bản vẽ của mình. Các mẫu này được thiết kế theo tiêu chuẩn và dễ dàng chỉnh sửa để phù hợp với nhu cầu cụ thể của từng dự án.

(Bạn có thể tìm thấy các mẫu khung tên A1 trên trang web của CAUHOI2025.EDU.VN trong phần tài nguyên hoặc download.)

XI. 5 Ý Định Tìm Kiếm Phổ Biến Liên Quan Đến “Khung Tên A1”

1. Kích thước khung tên A1 chuẩn: Người dùng muốn biết kích thước chính xác của khung tên A1 theo tiêu chuẩn ISO.
2. Cách vẽ khung tên A1 trong AutoCAD: Người dùng tìm kiếm hướng dẫn từng bước để tạo khung tên A1 trong phần mềm AutoCAD.
3. Mẫu khung tên A1 miễn phí: Người dùng muốn tải về các mẫu khung tên A1 đã được thiết kế sẵn để sử dụng.
4. Thông tin cần có trong khung tên A1: Người dùng muốn biết những thông tin gì cần điền vào khung tên A1.
5. Tiêu chuẩn về chữ viết và đường nét trong khung tên A1: Người dùng muốn tìm hiểu về các quy định về chữ viết và đường nét trong khung tên A1.

XII. Câu Hỏi Thường Gặp (FAQ) Về Khung Tên A1

1. Kích thước khung tên A1 là bao nhiêu?

   • Chiều dài 170mm, chiều cao 50-60mm.

2. Khung tên A1 đặt ở vị trí nào trên bản vẽ?

   • Góc dưới bên phải của bản vẽ.

3. Những thông tin nào cần có trong khung tên A1?

   • Tên bản vẽ, số hiệu bản vẽ, tỷ lệ, đơn vị đo, vật liệu, tên người vẽ, tên người kiểm tra, ngày vẽ, ngày kiểm tra, tên công ty/tổ chức, logo công ty (nếu có), các ghi chú khác.

4. Phông chữ nào nên sử dụng trong khung tên A1?

   • Sử dụng phông chữ dễ đọc như Arial, Times New Roman, với kích thước phù hợp.

5. Đường nét trong khung tên A1 cần tuân thủ những tiêu chuẩn nào?

   • Sử dụng nét vẽ liền, đậm để tạo sự rõ ràng.

6. Có thể tùy chỉnh kích thước khung tên A1 không?

   • Có, nhưng cần tuân thủ các nguyên tắc chung của tiêu chuẩn ISO.

7. Phần mềm nào hỗ trợ vẽ khung tên A1?

   • AutoCAD, SolidWorks, DraftSight, LibreCAD.

8. Có mẫu khung tên A1 miễn phí không?

   • Có, bạn có thể tìm thấy trên trang web của CAUHOI2025.EDU.VN.

9. Tại sao cần tuân thủ tiêu chuẩn khi vẽ khung tên A1?

   • Để đảm bảo tính chính xác, nhất quán và chuyên nghiệp của bản vẽ.

10. Làm thế nào để kiểm tra khung tên A1 trước khi in bản vẽ?

    • Kiểm tra kỹ lưỡng tất cả các thông tin, chữ viết, đường nét và vị trí của khung tên.

XIII. Lời Kết

Hi vọng bài viết này của CAUHOI2025.EDU.VN đã cung cấp cho bạn đầy đủ thông tin về khung tên A1 trong bản vẽ kỹ thuật. Việc nắm vững các kiến thức và kỹ năng liên quan đến khung tên A1 sẽ giúp bạn tạo ra những bản vẽ chuyên nghiệp, chính xác và dễ dàng quản lý. Nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với chúng tôi để được giải đáp!
