**Khái Niệm Mặt Cắt Là Gì? Ứng Dụng & Cách Vẽ Mặt Cắt**

Bạn đang tìm hiểu về Khái Niệm Mặt Cắt trong kỹ thuật và xây dựng? CAUHOI2025.EDU.VN sẽ cung cấp cho bạn định nghĩa chi tiết về mặt cắt, các loại mặt cắt phổ biến, ứng dụng thực tế và hướng dẫn vẽ mặt cắt một cách dễ hiểu nhất. Khám phá ngay để nắm vững kiến thức quan trọng này!

1. Mặt Cắt Là Gì? Định Nghĩa Chi Tiết Nhất

Mặt cắt là hình biểu diễn phần vật thể bị cắt bởi một mặt phẳng cắt tưởng tượng. Hiểu một cách đơn giản, khi ta dùng một mặt phẳng để “cắt” một vật thể, hình ảnh thu được trên mặt phẳng đó chính là mặt cắt.

Để hình thành mặt cắt, ta thực hiện các bước sau:

• Quan sát vật thể: Nghiên cứu kỹ hình dạng, kích thước và cấu trúc bên trong của vật thể.
• Tưởng tượng mặt phẳng cắt: Hình dung một mặt phẳng “cắt” vật thể thành hai phần.
• Loại bỏ phần vật thể: Bỏ đi phần vật thể nằm giữa người quan sát và mặt phẳng cắt.
• Chiếu vuông góc: Chiếu phần vật thể còn lại lên mặt phẳng hình chiếu song song với mặt phẳng cắt.
• Hình biểu diễn: Hình thu được trên mặt phẳng cắt chính là mặt cắt.

Mặt cắt giúp chúng ta hình dung rõ hơn về cấu trúc bên trong của vật thể, đặc biệt là những chi tiết khuất hoặc phức tạp mà hình chiếu thông thường không thể hiện được.

1.1. Phân Biệt Mặt Cắt và Hình Cắt

Nhiều người thường nhầm lẫn giữa mặt cắt và hình cắt. Vậy sự khác biệt giữa chúng là gì?

• Mặt cắt: Chỉ thể hiện phần vật thể nằm trên mặt phẳng cắt.
• Hình cắt: Thể hiện cả mặt cắt và hình chiếu của phần vật thể còn lại sau khi đã “cắt”.

Nói cách khác, hình cắt bao gồm mặt cắt và phần hình chiếu phía sau mặt cắt. Hình cắt cung cấp thông tin đầy đủ hơn về hình dạng và cấu trúc của vật thể.

1.2. Ý Nghĩa Quan Trọng của Mặt Cắt

Trong các lĩnh vực kỹ thuật, xây dựng và thiết kế, mặt cắt đóng vai trò vô cùng quan trọng:

• Thể hiện cấu trúc bên trong: Giúp kỹ sư, kiến trúc sư và nhà thiết kế hiểu rõ cấu tạo bên trong của các chi tiết máy, công trình xây dựng, sản phẩm, v.v.
• Truyền đạt thông tin chính xác: Cung cấp thông tin chi tiết về kích thước, vật liệu và cách bố trí các thành phần bên trong.
• Kiểm tra và đánh giá: Hỗ trợ việc kiểm tra chất lượng, đánh giá độ bền và khả năng chịu tải của sản phẩm hoặc công trình.
• Thiết kế và sản xuất: Là cơ sở để lập bản vẽ kỹ thuật, thiết kế chi tiết và triển khai sản xuất.

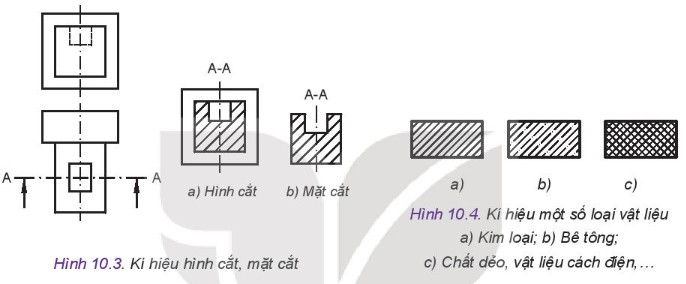

2. Ký Hiệu Mặt Cắt và Vật Liệu

Để thể hiện mặt cắt một cách chính xác và thống nhất trên bản vẽ kỹ thuật, chúng ta cần tuân thủ các quy tắc ký hiệu sau:

2.1. Đường Cắt (Nét Cắt)

Đường cắt (nét cắt) là đường dùng để biểu diễn vị trí mặt phẳng cắt trên hình chiếu. Đường cắt được vẽ bằng nét gạch dài chấm đậm, thể hiện rõ vị trí “cắt” vật thể.

• Vị trí: Nằm trên hình chiếu thể hiện rõ nhất hình dạng của vật thể cần cắt.
• Ký hiệu: Gạch dài chấm đậm, ở hai đầu có mũi tên chỉ hướng chiếu.
• Tên gọi: Chữ in hoa (ví dụ: A-A, B-B) đặt ở hai đầu đường cắt và phía trên hình cắt tương ứng.

2.2. Hướng Chiếu

Hướng chiếu là hướng nhìn của người quan sát sau khi đã “cắt” vật thể. Hướng chiếu được biểu diễn bằng hai mũi tên vuông góc với đường cắt.

• Vị trí: Đặt ở hai đầu đường cắt.
• Ký hiệu: Mũi tên chỉ hướng nhìn.
• Ý nghĩa: Xác định phần vật thể nào bị loại bỏ và phần nào được giữ lại để biểu diễn trên hình cắt.

2.3. Ký Hiệu Vật Liệu

Trên mặt cắt, các vật liệu khác nhau được ký hiệu bằng các đường gạch chéo (mặt cắt vật liệu) theo quy định của tiêu chuẩn kỹ thuật (ví dụ: TCVN 7:1993).

• Mục đích: Phân biệt các loại vật liệu khác nhau trên mặt cắt.
• Quy tắc: Mỗi loại vật liệu có một kiểu ký hiệu riêng (góc nghiêng, khoảng cách giữa các đường gạch).
• Ví dụ:
  • Thép: Đường gạch chéo 45 độ, khoảng cách đều nhau.
  • Gỗ: Đường gạch song song với vân gỗ.
  • Bê tông: Các đường gạch không đều nhau, có thêm các chấm nhỏ.

3. Các Loại Mặt Cắt Phổ Biến

Dựa vào vị trí và cách biểu diễn, mặt cắt được chia thành hai loại chính: mặt cắt rời và mặt cắt chập.

3.1. Mặt Cắt Rời

Mặt cắt rời được vẽ ở bên ngoài hình chiếu, thường đặt gần hình chiếu tương ứng và được liên kết bằng đường gióng.

• Ưu điểm: Dễ đọc, không gây rối hình chiếu.
• Nhược điểm: Chiếm nhiều diện tích trên bản vẽ.
• Ứng dụng: Thường dùng cho các chi tiết đơn giản, không có nhiều chi tiết bên trong.

3.2. Mặt Cắt Chập

Mặt cắt chập được vẽ trực tiếp lên trên hình chiếu, không cần đường gióng. Đường bao của mặt cắt chập được vẽ bằng nét liền mảnh.

• Ưu điểm: Tiết kiệm diện tích trên bản vẽ.
• Nhược điểm: Có thể gây rối hình chiếu nếu có nhiều chi tiết.
• Ứng dụng: Thường dùng cho các chi tiết nhỏ, đơn giản, hoặc khi cần thể hiện mặt cắt tại nhiều vị trí khác nhau trên cùng một hình chiếu.

4. Các Loại Hình Cắt Thường Gặp

Hình cắt được phân loại dựa trên phạm vi cắt và mục đích sử dụng. Dưới đây là ba loại hình cắt phổ biến nhất:

4.1. Hình Cắt Toàn Bộ

Hình cắt toàn bộ là hình cắt mà mặt phẳng cắt đi qua toàn bộ vật thể.

• Ứng dụng: Thường dùng để thể hiện cấu trúc bên trong của các vật thể có hình dạng phức tạp, cần làm rõ các chi tiết khuất.
• Lưu ý: Khi vẽ hình cắt toàn bộ, cần thể hiện đầy đủ các đường bao thấy được của vật thể sau khi đã “cắt”.

4.2. Hình Cắt Bán Phần

Hình cắt bán phần là hình biểu diễn kết hợp giữa hình chiếu và hình cắt, với một nửa là hình chiếu và nửa còn lại là hình cắt. Loại hình cắt này thường được sử dụng cho các vật thể đối xứng.

• Đường phân chia: Đường phân chia giữa hình chiếu và hình cắt là đường trục đối xứng của vật thể, được vẽ bằng nét gạch chấm dài.
• Ứng dụng: Tiết kiệm diện tích bản vẽ, đồng thời thể hiện được cả hình dạng bên ngoài và cấu trúc bên trong của vật thể đối xứng.

4.3. Hình Cắt Cục Bộ

Hình cắt cục bộ (hay hình cắt riêng phần) chỉ thể hiện một phần nhỏ của vật thể dưới dạng hình cắt. Phần còn lại của vật thể được biểu diễn bằng hình chiếu, và được phân cách bằng đường lượn sóng mảnh.

• Đường phân cách: Đường lượn sóng mảnh, vẽ tự do, không theo quy tắc nào.
• Ứng dụng: Thường dùng để thể hiện chi tiết một bộ phận nhỏ bên trong vật thể mà không cần phải vẽ toàn bộ hình cắt.

5. Hướng Dẫn Vẽ Mặt Cắt (Ví Dụ Minh Họa)

Để vẽ mặt cắt một cách chính xác, bạn cần thực hiện theo các bước sau:

Ví dụ: Vẽ mặt cắt A-A cho giá đỡ của giá vẽ.

Bước 1: Đọc bản vẽ và hình dung vật thể

Nghiên cứu kỹ các hình chiếu vuông góc của vật thể để hiểu rõ hình dạng và cấu trúc của nó.

Bước 2: Xác định vị trí mặt cắt

Chọn vị trí mặt phẳng cắt phù hợp, thể hiện rõ nhất các chi tiết cần biểu diễn. Vẽ đường cắt (nét gạch dài chấm đậm) trên hình chiếu.

Bước 3: Vẽ mặt cắt

• Dựng hình: Dựa vào hình chiếu và vị trí mặt cắt, dựng hình mặt cắt.
• Ký hiệu vật liệu: Ký hiệu vật liệu cho các phần bị cắt theo đúng quy chuẩn.
• Hoàn thiện: Kiểm tra lại kích thước, tỷ lệ và các ký hiệu để đảm bảo tính chính xác.

6. Ứng Dụng Thực Tế Của Mặt Cắt

Mặt cắt được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:

• Xây dựng: Thể hiện cấu trúc của công trình (mặt cắt tường, mặt cắt móng, v.v.).
• Cơ khí: Biểu diễn cấu tạo bên trong của máy móc, thiết bị (mặt cắt động cơ, mặt cắt hộp số, v.v.).
• Kiến trúc: Mô tả chi tiết nội thất, ngoại thất của công trình (mặt cắt nhà, mặt cắt cầu thang, v.v.).
• Điện tử: Thể hiện cấu trúc của bảng mạch, linh kiện điện tử (mặt cắt vi mạch, mặt cắt tụ điện, v.v.).
• Y học: Sử dụng trong các kỹ thuật chẩn đoán hình ảnh (CT scan, MRI) để tạo ra hình ảnh mặt cắt của cơ thể.

7. Câu Hỏi Thường Gặp (FAQ) Về Mặt Cắt

1. Mặt cắt dùng để làm gì?
   • Mặt cắt giúp thể hiện cấu trúc bên trong của vật thể, cung cấp thông tin chi tiết về hình dạng, kích thước và vật liệu.
2. Có mấy loại mặt cắt chính?
   • Có hai loại mặt cắt chính: mặt cắt rời và mặt cắt chập.
3. Khi nào nên sử dụng hình cắt toàn bộ?
   • Hình cắt toàn bộ thường được sử dụng cho các vật thể có hình dạng phức tạp, cần làm rõ các chi tiết khuất.
4. Đường cắt được vẽ như thế nào?
   • Đường cắt được vẽ bằng nét gạch dài chấm đậm, ở hai đầu có mũi tên chỉ hướng chiếu.
5. Ký hiệu vật liệu trên mặt cắt có ý nghĩa gì?
   • Ký hiệu vật liệu giúp phân biệt các loại vật liệu khác nhau trên mặt cắt.
6. Sự khác biệt giữa hình cắt và mặt cắt là gì?
   • Mặt cắt chỉ thể hiện phần vật thể nằm trên mặt phẳng cắt, còn hình cắt thể hiện cả mặt cắt và hình chiếu của phần vật thể còn lại.
7. Hình cắt bán phần được sử dụng khi nào?
   • Hình cắt bán phần thường được sử dụng cho các vật thể đối xứng, giúp tiết kiệm diện tích bản vẽ.
8. Đường phân chia giữa hình chiếu và hình cắt trong hình cắt bán phần là gì?
   • Đường phân chia là đường trục đối xứng của vật thể, được vẽ bằng nét gạch chấm dài.
9. Hình cắt cục bộ được dùng để làm gì?
   • Hình cắt cục bộ được dùng để thể hiện chi tiết một bộ phận nhỏ bên trong vật thể mà không cần phải vẽ toàn bộ hình cắt.
10. Làm thế nào để vẽ mặt cắt chính xác?
    • Để vẽ mặt cắt chính xác, cần đọc kỹ bản vẽ, xác định đúng vị trí mặt cắt, dựng hình cẩn thận và ký hiệu vật liệu theo đúng quy chuẩn.
