**Hình Chiếu Trục Đo Là Gì? Cách Vẽ Và Ứng Dụng Chi Tiết**

Bạn đang tìm hiểu về Hình Chiếu Trục đo và cách ứng dụng nó trong kỹ thuật? Bài viết này từ CAUHOI2025.EDU.VN sẽ cung cấp cho bạn kiến thức toàn diện về hình chiếu trục đo, từ định nghĩa, phân loại đến cách vẽ và ứng dụng thực tế. Khám phá ngay để nắm vững kỹ năng quan trọng này!

1. Hình Chiếu Trục Đo: Khái Niệm Cơ Bản

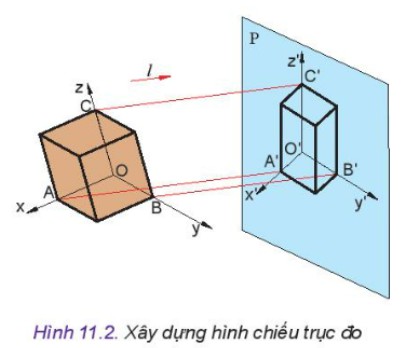

Hình chiếu trục đo là một phương pháp biểu diễn vật thể ba chiều lên mặt phẳng hai chiều. Nó giúp chúng ta hình dung và thể hiện các vật thể một cách trực quan hơn so với hình chiếu vuông góc thông thường. Theo “Giáo trình Hình họa – Vẽ kỹ thuật” của Đại học Xây dựng Hà Nội, hình chiếu trục đo giữ lại tỷ lệ tương đối của các kích thước trên vật thể, giúp người xem dễ dàng nhận biết hình dạng và kích thước của chúng.

1.1. Ưu Điểm Nổi Bật Của Hình Chiếu Trục Đo

So với hình chiếu vuông góc, hình chiếu trục đo có nhiều ưu điểm vượt trội:

• Tính trực quan: Dễ dàng hình dung hình dạng tổng thể của vật thể.
• Thể hiện ba chiều: Cho phép thấy được cả chiều dài, chiều rộng và chiều cao của vật thể trên cùng một hình vẽ.
• Ứng dụng rộng rãi: Sử dụng trong nhiều lĩnh vực như kiến trúc, cơ khí, thiết kế sản phẩm…

1.2. Các Yếu Tố Quan Trọng Trong Hình Chiếu Trục Đo

Để hiểu rõ về hình chiếu trục đo, cần nắm vững các yếu tố sau:

• Hệ trục tọa độ: Gồm ba trục X, Y, Z vuông góc với nhau, biểu diễn ba chiều không gian.
• Mặt phẳng hình chiếu: Mặt phẳng mà hình chiếu của vật thể được tạo ra.
• Phương chiếu: Hướng chiếu từ vật thể lên mặt phẳng hình chiếu.
• Hệ số biến dạng: Tỷ lệ giữa độ dài đoạn thẳng trên hình chiếu và độ dài thực tế của nó trên vật thể.
• Góc trục đo: Góc giữa các trục tọa độ trên hình chiếu.

2. Phân Loại Hình Chiếu Trục Đo

Hình chiếu trục đo được phân loại dựa trên góc trục đo và hệ số biến dạng. Hai loại phổ biến nhất là:

• Hình chiếu trục đo vuông góc đều
• Hình chiếu trục đo xiên góc cân

2.1. Hình Chiếu Trục Đo Vuông Góc Đều

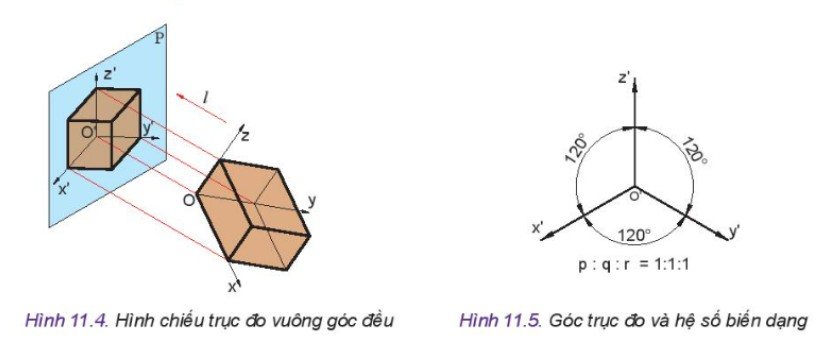

Trong hình chiếu trục đo vuông góc đều, các trục tọa độ trên hình chiếu tạo với nhau một góc 120°. Hệ số biến dạng trên cả ba trục đều bằng nhau và thường được quy ước là 1 để đơn giản hóa việc vẽ.

• Góc trục đo: X’O’Z’ = X’O’Y’ = Y’O’Z’ = 120°
• Hệ số biến dạng: p = q = r ≈ 0.82 (thường lấy p = q = r = 1)

Hình chiếu trục đo vuông góc đều được sử dụng rộng rãi vì tính đơn giản và dễ vẽ. Theo ThS. Nguyễn Văn Nam, giảng viên Đại học Bách Khoa TP.HCM, loại hình chiếu này đặc biệt thích hợp để biểu diễn các vật thể có tính đối xứng cao.

2.2. Hình Chiếu Trục Đo Xiên Góc Cân

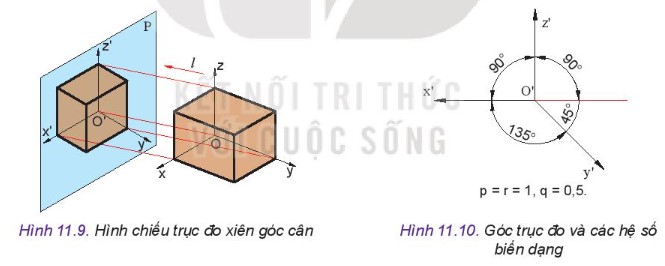

Hình chiếu trục đo xiên góc cân có hai trục tọa độ trên hình chiếu tạo với nhau một góc 135°, trục còn lại tạo với hai trục kia một góc 90°. Hệ số biến dạng trên hai trục bằng nhau và thường được lấy là 1, hệ số biến dạng trên trục còn lại nhỏ hơn, thường là 0.5 hoặc 0.4.

• Góc trục đo: X’O’Z’ = X’O’Y’ = 135°
• Hệ số biến dạng: p = r = 1; q = 0.5 (hoặc 0.4)

Hình chiếu trục đo xiên góc cân thường được sử dụng để biểu diễn các vật thể có chiều sâu lớn.

3. Hướng Dẫn Chi Tiết Cách Vẽ Hình Chiếu Trục Đo

Để vẽ hình chiếu trục đo, chúng ta cần thực hiện theo các bước sau:

3.1. Vẽ Hình Chiếu Trục Đo Của Một Điểm

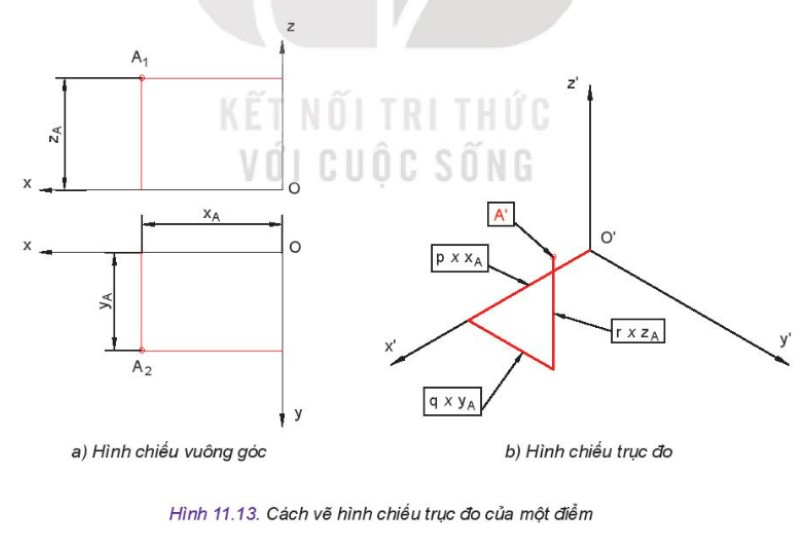

1. Xác định tọa độ của điểm: Dựa vào hình chiếu đứng và hình chiếu bằng, xác định tọa độ x, y, z của điểm A.

2. Tính toán tọa độ trên hình chiếu trục đo: Sử dụng hệ số biến dạng để tính toán tọa độ x’, y’, z’ của điểm A’ trên hình chiếu trục đo:

   • x’ = p * x
   • y’ = q * y
   • z’ = r * z

3. Vẽ điểm A’ trên hệ trục tọa độ trục đo: Dựng các đoạn thẳng có độ dài tương ứng với x’, y’, z’ trên các trục tọa độ và xác định vị trí của điểm A’.

3.2. Vẽ Hình Chiếu Trục Đo Của Vật Thể

1. Phân tích hình dạng vật thể: Nghiên cứu kỹ bản vẽ hình chiếu vuông góc để hình dung hình dạng không gian của vật thể.

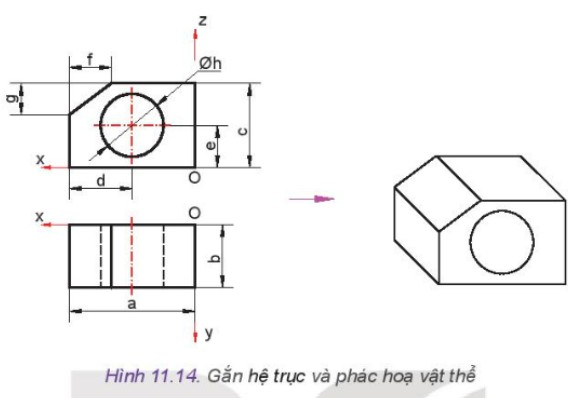

2. Chọn hệ trục tọa độ: Gắn hệ trục tọa độ Oxyz vào vật thể sao cho phù hợp với hình dạng và kích thước của nó.

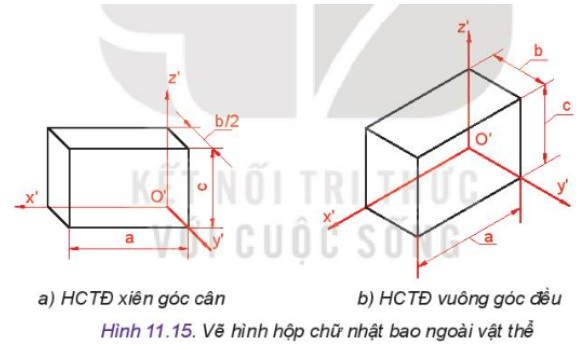

3. Vẽ hình hộp bao ngoài: Vẽ hình hộp chữ nhật bao quanh vật thể, có kích thước tương ứng với chiều dài, chiều rộng và chiều cao của vật thể.

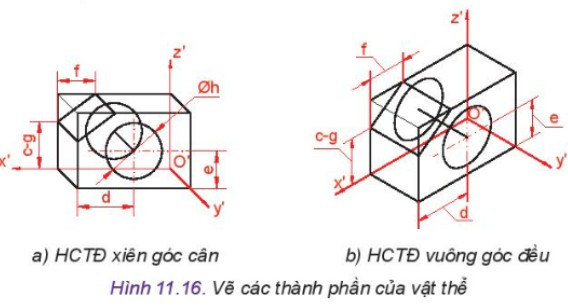

4. Vẽ các thành phần của vật thể: Dựa vào hình chiếu vuông góc và hình hộp bao ngoài, vẽ các đường nét và hình dạng của vật thể trên hình chiếu trục đo.

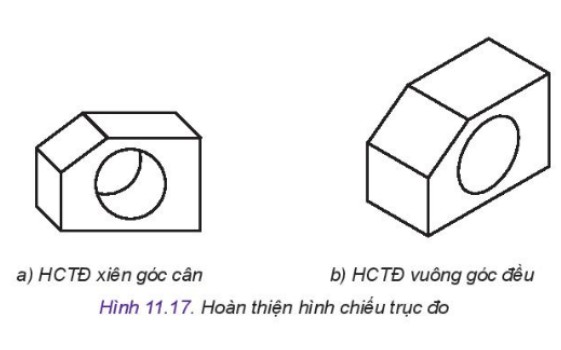

5. Tẩy các nét thừa và tô đậm: Loại bỏ các đường nét không cần thiết và tô đậm các cạnh thấy để làm rõ hình dạng của vật thể.

4. Ứng Dụng Thực Tế Của Hình Chiếu Trục Đo

Hình chiếu trục đo được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:

• Kiến trúc và xây dựng: Biểu diễn phối cảnh công trình, giúp khách hàng hình dung rõ hơn về không gian và hình dạng của công trình.
• Cơ khí và chế tạo: Thiết kế và chế tạo các chi tiết máy, đảm bảo độ chính xác và tính thẩm mỹ.
• Thiết kế sản phẩm: Tạo ra các bản vẽ kỹ thuật và mô hình 3D của sản phẩm, giúp quá trình sản xuất và marketing hiệu quả hơn.
• Đồ họa và hoạt hình: Tạo ra các hình ảnh và video 3D sống động, phục vụ cho giải trí và giáo dục.

Theo khảo sát của VietnamWorks, kỹ năng vẽ và đọc bản vẽ kỹ thuật, trong đó có hình chiếu trục đo, là một trong những yêu cầu quan trọng đối với kỹ sư cơ khí và kiến trúc sư tại Việt Nam.

5. Những Lưu Ý Quan Trọng Khi Vẽ Hình Chiếu Trục Đo

• Chọn loại hình chiếu phù hợp: Tùy thuộc vào hình dạng và đặc điểm của vật thể, chọn loại hình chiếu trục đo (vuông góc đều hoặc xiên góc cân) phù hợp để đảm bảo tính trực quan và dễ hiểu.
• Đảm bảo tỷ lệ chính xác: Sử dụng hệ số biến dạng chính xác để đảm bảo tỷ lệ giữa các kích thước trên hình chiếu và kích thước thực tế của vật thể.
• Chú ý đến độ đậm nhạt của đường nét: Sử dụng độ đậm nhạt khác nhau cho các đường thấy và đường khuất để tạo ra hiệu ứng 3D và làm rõ hình dạng của vật thể.
• Luyện tập thường xuyên: Để thành thạo kỹ năng vẽ hình chiếu trục đo, cần luyện tập thường xuyên và áp dụng các kiến thức đã học vào thực tế.

6. Câu Hỏi Thường Gặp Về Hình Chiếu Trục Đo (FAQ)

1. Hình chiếu trục đo khác gì so với hình chiếu phối cảnh?

Hình chiếu trục đo giữ lại tỷ lệ tương đối của các kích thước, trong khi hình chiếu phối cảnh tạo ra cảm giác về chiều sâu và khoảng cách giống như mắt người nhìn.

2. Làm thế nào để vẽ hình tròn trên hình chiếu trục đo?

Hình tròn trên hình chiếu trục đo sẽ trở thành hình elip. Bạn cần xác định trục lớn và trục nhỏ của elip dựa trên hệ số biến dạng và góc trục đo.

3. Phần mềm nào hỗ trợ vẽ hình chiếu trục đo?

Có nhiều phần mềm hỗ trợ vẽ hình chiếu trục đo như AutoCAD, SolidWorks, SketchUp…

4. Tại sao cần phải học hình chiếu trục đo?

Hình chiếu trục đo là một kỹ năng quan trọng trong nhiều lĩnh vực kỹ thuật, giúp chúng ta biểu diễn và hình dung các vật thể ba chiều một cách trực quan và chính xác.

5. Có những tài liệu nào hữu ích để học hình chiếu trục đo?

Bạn có thể tham khảo các giáo trình về hình họa – vẽ kỹ thuật của các trường đại học kỹ thuật, hoặc tìm kiếm các khóa học trực tuyến về hình chiếu trục đo.

6. Hình chiếu trục đo được sử dụng trong ngành thiết kế nội thất như thế nào?

Trong thiết kế nội thất, hình chiếu trục đo giúp các nhà thiết kế và khách hàng hình dung không gian nội thất, bố trí đồ đạc và lựa chọn màu sắc, vật liệu phù hợp.

7. Làm sao để kiểm tra tính chính xác của hình chiếu trục đo?

Bạn có thể kiểm tra bằng cách so sánh các kích thước trên hình chiếu với kích thước thực tế của vật thể, hoặc sử dụng phần mềm CAD để kiểm tra và hiệu chỉnh.

8. Có những quy ước nào cần tuân thủ khi vẽ hình chiếu trục đo?

Cần tuân thủ các quy ước về góc trục đo, hệ số biến dạng, độ đậm nhạt của đường nét và cách ghi kích thước trên bản vẽ.

9. Ứng dụng của hình chiếu trục đo trong ngành công nghiệp game là gì?

Trong công nghiệp game, hình chiếu trục đo được sử dụng để tạo ra các trò chơi 2D có phong cách đồ họa độc đáo, hoặc để thiết kế các mô hình 3D cho trò chơi.

10. Làm thế nào để cải thiện kỹ năng vẽ hình chiếu trục đo?

Luyện tập thường xuyên, tham gia các khóa học hoặc workshop về vẽ kỹ thuật, và tìm kiếm sự hướng dẫn từ các chuyên gia.

7. Kết Luận

Hình chiếu trục đo là một công cụ mạnh mẽ để biểu diễn và hình dung các vật thể ba chiều. Nắm vững kiến thức và kỹ năng vẽ hình chiếu trục đo sẽ giúp bạn nâng cao khả năng tư duy không gian, giải quyết các vấn đề kỹ thuật và thành công trong nhiều lĩnh vực.
