**Hình Chiếu Là Gì? Ý Nghĩa, Phân Loại & Ứng Dụng Chi Tiết Nhất**

Bạn đang thắc mắc hình chiếu là gì? Đây là một khái niệm then chốt trong toán học và kỹ thuật, giúp chúng ta biểu diễn các vật thể ba chiều lên mặt phẳng hai chiều. Bài viết này của CAUHOI2025.EDU.VN sẽ giải thích chi tiết về hình chiếu, các loại hình chiếu, tính chất và ứng dụng của chúng trong thực tế. Cùng khám phá để hiểu rõ hơn về khái niệm quan trọng này!

1. Định Nghĩa Hình Chiếu Là Gì?

Hình chiếu là phương pháp biểu diễn một đối tượng từ không gian ba chiều (3D) lên một mặt phẳng hai chiều (2D). Mục đích của việc này là đơn giản hóa việc mô tả kích thước và hình dạng của vật thể, đồng thời cho phép quan sát và phân tích vật thể từ nhiều góc độ khác nhau.

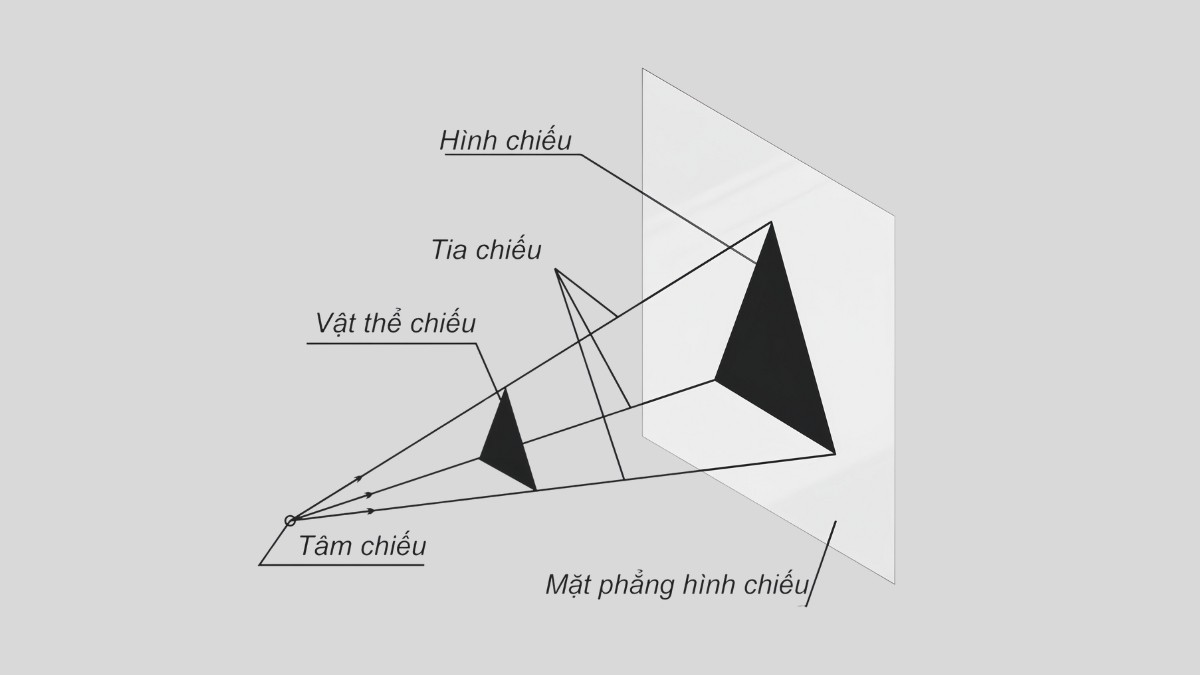

Để tạo ra một hình chiếu, chúng ta cần ba yếu tố:

• Vật thể được chiếu: Đối tượng trong không gian 3D cần được biểu diễn.
• Mặt phẳng chiếu: Bề mặt phẳng mà hình chiếu sẽ được tạo ra.
• Phương pháp chiếu: Cách thức các tia chiếu được sử dụng để “chiếu” vật thể lên mặt phẳng.

Ví dụ, hình chiếu của một đoạn thẳng được xác định bằng khoảng cách giữa hai điểm tạo thành góc 90 độ với đoạn thẳng đó trên mặt phẳng chiếu. Đối với một điểm, hình chiếu chính là giao điểm giữa đường vuông góc kẻ từ điểm đó đến mặt phẳng chiếu.

2. Các Loại Hình Chiếu Phổ Biến Trong Toán Học

Trong toán học, hình chiếu là một công cụ mạnh mẽ để thể hiện các đối tượng hình học 3D trên một mặt phẳng 2D. Có hai loại hình chiếu chính: hình chiếu thẳng góc và hình chiếu trục đo.

2.1. Hình Chiếu Thẳng Góc

Hình chiếu thẳng góc sử dụng các tia chiếu vuông góc (90 độ) với mặt phẳng chiếu. Phương pháp này đảm bảo rằng kích thước và hình dạng của vật thể được giữ nguyên, giúp thể hiện chi tiết chính xác. Hình chiếu thẳng góc là một trong những phương pháp phổ biến nhất trong vẽ kỹ thuật và thiết kế.

Hình chiếu thẳng góc bao gồm ba hình chiếu cơ bản:

• Hình chiếu đứng: Mô tả mặt trước của vật thể.
• Hình chiếu cạnh: Biểu diễn mặt bên của vật thể (trái hoặc phải).
• Hình chiếu bằng: Mô tả phần trên của vật thể.

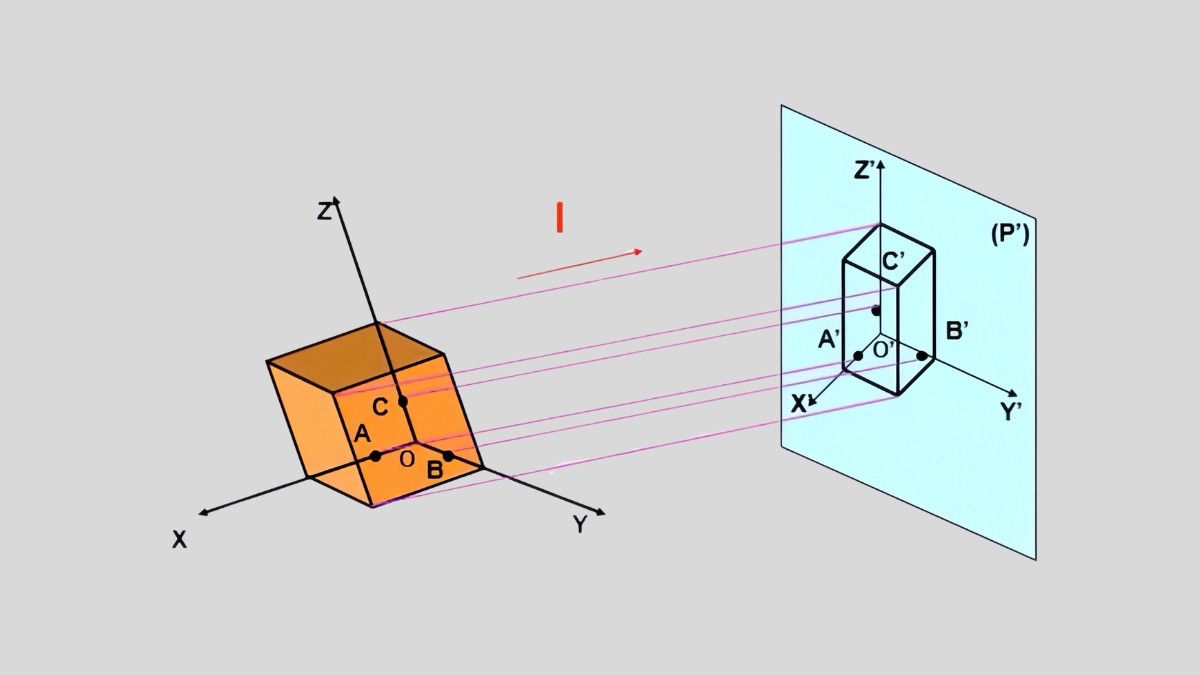

2.2. Hình Chiếu Trục Đo

Hình chiếu trục đo cho phép biểu diễn cả ba chiều của vật thể trên cùng một hình chiếu. Trong phương pháp này, các tia chiếu song song và được chia thành hai loại chính:

• Trục đo vuông góc: Hệ số biến dạng có thể đều (ba trục bằng nhau), cân (hai trục bằng nhau) hoặc lệch (ba trục khác nhau).
• Trục đo xiên góc: Gồm xiên góc đều, cân hoặc lệch tùy theo tỷ lệ biến dạng.

Hình chiếu trục đo thường được sử dụng để tạo ra hình ảnh trực quan về vật thể, giúp người xem dễ dàng hình dung hình dạng và kích thước của nó.

2.3. Hình Chiếu Phối Cảnh

Hình chiếu phối cảnh sử dụng các tia chiếu hội tụ về một hoặc nhiều điểm, tạo ra hiệu ứng không gian và độ sâu chân thực. Các dạng phổ biến bao gồm phối cảnh 1 điểm tụ, 2 điểm tụ hoặc 3 điểm tụ.

Hình chiếu phối cảnh thường được sử dụng trong thiết kế và kiến trúc để tái hiện không gian một cách sống động và chân thực. Ví dụ, các kiến trúc sư thường sử dụng hình chiếu phối cảnh để trình bày bản vẽ thiết kế cho khách hàng, giúp họ hình dung rõ hơn về công trình sau khi hoàn thành.

3. Các Tính Chất Quan Trọng Của Hình Chiếu

Để hiểu rõ hơn về hình chiếu, chúng ta cần nắm vững các tính chất cơ bản của nó:

• Xác định vị trí: Hình chiếu của một điểm được xác định dựa trên đường thẳng đã cho. Nếu điểm thuộc đường thẳng đó, hình chiếu sẽ trùng với chính điểm đó.
• Quan hệ đồng hướng: Hai điểm gần nhau trên một đường thẳng sẽ có hình chiếu tương ứng gần nhau và cùng nằm về một phía của đường thẳng.
• Phạm vi: Hình chiếu của một điểm thuộc đoạn thẳng có thể rơi vào đoạn thẳng hoặc nằm trên phần kéo dài của đoạn đó, tùy thuộc vào vị trí tương đối của điểm với đường thẳng.
• Tương ứng khoảng cách: Khoảng cách giữa hai điểm được giữ nguyên khi so sánh với khoảng cách giữa hình chiếu của chúng trên đường thẳng.
• Đường vuông góc: Đường kẻ từ điểm đến đường thẳng tạo thành góc vuông 90 độ với đường thẳng tại điểm hình chiếu.

Nắm vững các tính chất này giúp chúng ta hiểu và áp dụng hình chiếu một cách chính xác trong các bài toán và ứng dụng thực tế.

4. Các Loại Phép Chiếu Thường Gặp

Có ba loại phép chiếu chính được sử dụng phổ biến hiện nay:

• Xuyên tâm: Các tia chiếu hội tụ tại một điểm duy nhất, gọi là tâm chiếu S.
• Song song: Các tia chiếu luôn song song với nhau và với một hướng nhất định L. Phép chiếu song song thường được sử dụng trong các phương pháp biểu diễn vật thể bằng hình chiếu trục đo.
• Vuông góc: Các tia chiếu song song với nhau, đồng thời hướng chiếu L tạo góc vuông với mặt phẳng chiếu.

Mỗi loại phép chiếu có ưu điểm riêng và phục vụ cho các mục đích biểu diễn và ứng dụng khác nhau trong thực tế.

5. Hình Chiếu Vuông Góc Là Gì?

Hình chiếu vuông góc là hình trên một mặt phẳng được xác định khi đường nối từ một điểm đến mặt phẳng tạo thành góc 90 độ với mặt phẳng đó.

Nếu đường thẳng AH có góc vuông 90 độ với mặt phẳng (Q) tại điểm H, thì điểm H chính là hình chiếu của điểm A lên mặt phẳng (Q).

Các loại hình chiếu vuông góc thường gặp:

• Chính diện: Thể hiện vật thể từ hướng nhìn phía trước.
• Bên: Mô tả vật thể từ góc nhìn bên trái hoặc phải.
• Từ trên xuống: Cho thấy hình dạng vật thể từ góc nhìn phía trên.

6. Cách Tìm Hình Chiếu Của Một Điểm Lên Đường Thẳng, Mặt Phẳng

Để tìm hình chiếu của một điểm lên đường thẳng hoặc mặt phẳng, chúng ta có thể áp dụng các phương pháp sau:

6.1. Phương Pháp Giải

• Tìm hình chiếu của điểm B lên đường thẳng d:
  1. Xác định phương trình mặt phẳng P đi qua B và vuông góc với d.
  2. Tìm giao điểm H giữa đường thẳng d và mặt phẳng P. Điểm H chính là hình chiếu của B lên d.
• Tìm hình chiếu của điểm B lên mặt phẳng P:
  1. Lập phương trình đường thẳng vuông góc với mặt phẳng P, đi qua B.
  2. Tìm giao điểm H giữa đường thẳng vừa lập và mặt phẳng P. Điểm H là hình chiếu của A trên P.

6.2. Bài Tập Ví Dụ Minh Họa

Ví dụ: Xác định hình chiếu của điểm A(2,3,4) lên đường thẳng d: (x-1)/2 = (y+1)/1 = (z-2)/3

Hướng dẫn giải:

1. Xác định phương trình mặt phẳng chứa điểm A:

   • Đường thẳng d có vector chỉ phương u→=(2,1,3).
   • Mặt phẳng P tạo góc 90 độ với d sẽ nhận u→ làm vector pháp tuyến.
   • Phương trình mặt phẳng P: 2(x−2)+1(y−3)+3(z−4)=0 hay 2x+y+3z−19=0

2. Tìm giao điểm H của d với P:

   • Thay x=2t+1, y=t-1, z=3t+2 (phương trình tham số của d) vào phương trình mặt phẳng:

     2.(2t+1)+(t-1)+3.(3t+2) -19=0
     4t+2+t-1+9t+6-19=0
     → 14t-12=0
     → t=6/7

   • Tọa độ H: x=2.(6/7)+1=19/7, y=6/7-1=-1/7, z=3.(6/7)+2=32/7

   → Điểm hình chiếu A lên d là H(19/7; -1/7; 32/7)

7. Ứng Dụng Thực Tế Của Hình Chiếu

Hình chiếu có nhiều ứng dụng quan trọng trong các lĩnh vực khác nhau:

• Kỹ thuật và xây dựng: Hình chiếu được sử dụng để tạo ra các bản vẽ kỹ thuật chi tiết, giúp các kỹ sư và công nhân xây dựng hiểu rõ về thiết kế và kích thước của các công trình.
• Thiết kế đồ họa: Hình chiếu được sử dụng để tạo ra các hình ảnh 3D trên màn hình 2D, giúp các nhà thiết kế đồ họa tạo ra các sản phẩm trực quan và hấp dẫn.
• Bản đồ học: Hình chiếu được sử dụng để chuyển đổi bề mặt cong của Trái Đất lên một mặt phẳng, giúp tạo ra các bản đồ chính xác và dễ sử dụng.
• Điện ảnh và trò chơi điện tử: Hình chiếu được sử dụng để tạo ra các hiệu ứng 3D và không gian trong các bộ phim và trò chơi điện tử, mang lại trải nghiệm sống động và chân thực cho người xem và người chơi.
• Y học: Hình chiếu được sử dụng trong các kỹ thuật chẩn đoán hình ảnh như chụp X-quang, CT scan và MRI để tạo ra hình ảnh về cấu trúc bên trong cơ thể, giúp các bác sĩ chẩn đoán và điều trị bệnh tật.

8. Tại Sao Nên Tìm Hiểu Về Hình Chiếu Tại CAUHOI2025.EDU.VN?

CAUHOI2025.EDU.VN cung cấp thông tin chi tiết, dễ hiểu và đáng tin cậy về hình chiếu là gì và các khía cạnh liên quan. Chúng tôi cam kết mang đến cho bạn:

• Thông tin chính xác và cập nhật: Tất cả các bài viết trên CAUHOI2025.EDU.VN đều được nghiên cứu kỹ lưỡng và dựa trên các nguồn uy tín.
• Giải thích dễ hiểu: Chúng tôi sử dụng ngôn ngữ đơn giản, tránh các thuật ngữ chuyên môn khó hiểu, giúp bạn dễ dàng nắm bắt kiến thức.
• Ví dụ minh họa cụ thể: Chúng tôi cung cấp các ví dụ minh họa cụ thể để giúp bạn hiểu rõ hơn về các khái niệm và ứng dụng của hình chiếu.
• Tư vấn chuyên nghiệp: Nếu bạn có bất kỳ thắc mắc nào về hình chiếu hoặc các vấn đề liên quan, đội ngũ chuyên gia của chúng tôi luôn sẵn sàng tư vấn và giải đáp.

9. FAQ – Câu Hỏi Thường Gặp Về Hình Chiếu

1. Hình chiếu có phải luôn luôn nhỏ hơn vật thể gốc không?

Không, hình chiếu có thể lớn hơn, nhỏ hơn hoặc bằng vật thể gốc, tùy thuộc vào phương pháp chiếu và vị trí của vật thể so với mặt phẳng chiếu.

2. Hình chiếu trục đo có ưu điểm gì so với hình chiếu thẳng góc?

Hình chiếu trục đo cho phép biểu diễn cả ba chiều của vật thể trên cùng một hình chiếu, giúp người xem dễ dàng hình dung hình dạng và kích thước của nó.

3. Tại sao hình chiếu phối cảnh lại được sử dụng nhiều trong kiến trúc?

Hình chiếu phối cảnh giúp tái hiện không gian một cách sống động và chân thực, giúp các kiến trúc sư trình bày bản vẽ thiết kế một cách trực quan và hấp dẫn.

4. Làm thế nào để tìm hình chiếu của một đường thẳng lên một mặt phẳng?

Để tìm hình chiếu của một đường thẳng lên một mặt phẳng, bạn cần tìm hình chiếu của hai điểm bất kỳ trên đường thẳng đó lên mặt phẳng, sau đó nối hai điểm hình chiếu này lại với nhau.

5. Ứng dụng của hình chiếu trong y học là gì?

Hình chiếu được sử dụng trong các kỹ thuật chẩn đoán hình ảnh như chụp X-quang, CT scan và MRI để tạo ra hình ảnh về cấu trúc bên trong cơ thể.

6. Sự khác biệt giữa phép chiếu xuyên tâm và phép chiếu song song là gì?

Trong phép chiếu xuyên tâm, các tia chiếu hội tụ tại một điểm, trong khi trong phép chiếu song song, các tia chiếu luôn song song với nhau.

7. Hình chiếu có ứng dụng gì trong bản đồ học?

Hình chiếu được sử dụng để chuyển đổi bề mặt cong của Trái Đất lên một mặt phẳng, giúp tạo ra các bản đồ chính xác và dễ sử dụng.

8. Làm thế nào để cải thiện kỹ năng vẽ hình chiếu?

Để cải thiện kỹ năng vẽ hình chiếu, bạn cần luyện tập thường xuyên, nắm vững các nguyên tắc cơ bản và tham khảo các tài liệu hướng dẫn chi tiết.

9. Tại sao hình chiếu lại quan trọng trong kỹ thuật?

Hình chiếu giúp các kỹ sư và công nhân xây dựng hiểu rõ về thiết kế và kích thước của các công trình, đảm bảo quá trình xây dựng diễn ra chính xác và hiệu quả.

10. Có những phần mềm nào hỗ trợ vẽ hình chiếu?

Có rất nhiều phần mềm hỗ trợ vẽ hình chiếu, chẳng hạn như AutoCAD, SketchUp, Revit và SolidWorks.

10. Kết Luận

Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về hình chiếu là gì, các loại hình chiếu, tính chất và ứng dụng của chúng trong thực tế. Hình chiếu là một công cụ quan trọng và hữu ích trong nhiều lĩnh vực, từ toán học và kỹ thuật đến thiết kế đồ họa và y học.
