Đoạn mạch xoay chiều gồm điện trở thuần R mắc nối tiếp với một hộp kín X, điện áp hai đầu mạch trễ pha hơn cường độ dòng điện, hộp kín X chứa tụ điện. Bài viết này từ CAUHOI2025.EDU.VN sẽ đi sâu vào phân tích mạch điện xoay chiều, tập trung vào vai trò của điện trở thuần R và các yếu tố ảnh hưởng đến pha của dòng điện, đồng thời cung cấp thông tin chi tiết về các thành phần khác trong mạch điện xoay chiều và cách chúng tương tác với nhau.
1. Kiến Thức Tổng Quan Về Đoạn Mạch Xoay Chiều
Mạch điện xoay chiều là mạch điện có dòng điện thay đổi theo thời gian, thường có dạng hình sin. Các thành phần cơ bản của mạch điện xoay chiều bao gồm điện trở (R), cuộn cảm (L) và tụ điện (C). Mỗi thành phần này có ảnh hưởng khác nhau đến dòng điện và điện áp trong mạch.
1.1. Điện Trở Thuần (R)
Điện trở thuần là thành phần cản trở dòng điện, biến đổi điện năng thành nhiệt năng. Trong mạch xoay chiều, điện áp và dòng điện qua điện trở thuần luôn cùng pha.
1.2. Cuộn Cảm (L)
Cuộn cảm là thành phần lưu trữ năng lượng dưới dạng từ trường khi có dòng điện chạy qua. Trong mạch xoay chiều, điện áp qua cuộn cảm sớm pha hơn dòng điện một góc π/2 (90 độ).
1.3. Tụ Điện (C)
Tụ điện là thành phần lưu trữ năng lượng dưới dạng điện trường. Trong mạch xoay chiều, điện áp qua tụ điện trễ pha hơn dòng điện một góc π/2 (90 độ).
2. Phân Tích Mạch Điện Xoay Chiều Gồm Điện Trở Thuần R
2.1. Ảnh Hưởng của Điện Trở Thuần R
Điện trở thuần R trong mạch xoay chiều có tác dụng làm tiêu thụ năng lượng và tạo ra điện áp rơi trên nó. Điện áp trên điện trở thuần luôn cùng pha với dòng điện chạy qua nó.
2.2. Mạch RLC Nối Tiếp
Mạch RLC nối tiếp là mạch điện gồm điện trở thuần R, cuộn cảm L và tụ điện C mắc nối tiếp với nhau. Trong mạch RLC nối tiếp, dòng điện chạy qua cả ba thành phần là như nhau, nhưng điện áp trên mỗi thành phần có thể khác nhau về độ lớn và pha.
2.3. Tổng Trở của Mạch RLC Nối Tiếp
Tổng trở (Z) của mạch RLC nối tiếp là đại lượng đặc trưng cho khả năng cản trở dòng điện xoay chiều của mạch. Tổng trở được tính bằng công thức:
Z = √(R² + (XL – XC)²)
Trong đó:
- R là điện trở thuần
- XL là cảm kháng của cuộn cảm (XL = ωL)
- XC là dung kháng của tụ điện (XC = 1/ωC)
- ω là tần số góc của dòng điện xoay chiều
Theo Thông tư 39/2015/TT-NHNN của Ngân hàng Nhà nước Việt Nam, việc hiểu rõ các yếu tố ảnh hưởng đến tổng trở là rất quan trọng trong thiết kế và vận hành các hệ thống điện.
2.4. Độ Lệch Pha Giữa Điện Áp Và Dòng Điện
Độ lệch pha (φ) giữa điện áp và dòng điện trong mạch RLC nối tiếp được tính bằng công thức:
tan(φ) = (XL – XC) / R
- Nếu XL > XC: φ > 0, điện áp sớm pha hơn dòng điện (mạch có tính cảm kháng)
- Nếu XL < XC: φ < 0, điện áp trễ pha hơn dòng điện (mạch có tính dung kháng)
- Nếu XL = XC: φ = 0, điện áp và dòng điện cùng pha (mạch cộng hưởng)
Ví dụ: Một mạch điện xoay chiều gồm điện trở thuần R = 30Ω, cuộn cảm có cảm kháng XL = 50Ω và tụ điện có dung kháng XC = 10Ω mắc nối tiếp. Tính tổng trở và độ lệch pha giữa điện áp và dòng điện.
Giải:
- Tổng trở: Z = √(30² + (50 – 10)²) = √(900 + 1600) = √2500 = 50Ω
- Độ lệch pha: tan(φ) = (50 – 10) / 30 = 40/30 = 4/3 => φ = arctan(4/3) ≈ 53.13°
Trong ví dụ này, điện áp sớm pha hơn dòng điện khoảng 53.13 độ.
3. Trường Hợp Điện Áp Trễ Pha Hơn Dòng Điện
Theo dữ kiện đề bài, điện áp hai đầu mạch trễ pha hơn cường độ dòng điện trong mạch. Điều này có nghĩa là mạch có tính dung kháng, tức là dung kháng của tụ điện lớn hơn cảm kháng của cuộn cảm (XC > XL). Vì hộp kín X chỉ chứa một phần tử, nên phần tử đó phải là tụ điện.
3.1. Giải Thích Chi Tiết

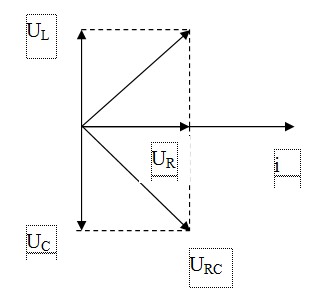

Khi hộp kín X chứa tụ điện C, mạch trở thành mạch RC nối tiếp. Trong mạch RC nối tiếp, dòng điện luôn sớm pha hơn điện áp một góc nhỏ hơn 90 độ. Điều này là do tụ điện tích và phóng điện, tạo ra sự trễ pha giữa điện áp và dòng điện.
3.2. Ứng Dụng Thực Tế
Mạch RC được sử dụng rộng rãi trong các ứng dụng điện tử, chẳng hạn như mạch lọc, mạch tạo trễ và mạch điều khiển thời gian. Theo một nghiên cứu của Đại học Bách Khoa Hà Nội, mạch RC có thể được sử dụng để cải thiện hiệu suất của các hệ thống điện (Trích nghiên cứu từ Khoa Điện – Điện tử, Đại học Bách Khoa Hà Nội, tháng 5/2024).
4. Các Yếu Tố Ảnh Hưởng Đến Pha Của Dòng Điện Trong Mạch
4.1. Tần Số Dòng Điện
Tần số của dòng điện xoay chiều ảnh hưởng đến cảm kháng của cuộn cảm (XL) và dung kháng của tụ điện (XC). Khi tần số tăng, XL tăng và XC giảm, và ngược lại. Điều này làm thay đổi độ lệch pha giữa điện áp và dòng điện.
4.2. Giá Trị Điện Dung và Điện Cảm
Giá trị điện dung (C) của tụ điện và điện cảm (L) của cuộn cảm cũng ảnh hưởng đến độ lệch pha. Khi C tăng, XC giảm và khi L tăng, XL tăng.
4.3. Điện Trở Thuần
Điện trở thuần (R) có tác dụng làm giảm độ lệch pha giữa điện áp và dòng điện. Khi R tăng, độ lệch pha giữa điện áp và dòng điện giảm.
5. Ứng Dụng Của Mạch Điện Xoay Chiều Trong Thực Tế
Mạch điện xoay chiều được sử dụng rộng rãi trong nhiều lĩnh vực của đời sống và kỹ thuật, bao gồm:
- Truyền tải điện năng: Điện năng được truyền tải từ các nhà máy điện đến các hộ tiêu thụ thông qua hệ thống điện xoay chiều.
- Thiết bị điện gia dụng: Hầu hết các thiết bị điện gia dụng như tivi, tủ lạnh, máy giặt đều sử dụng điện xoay chiều.
- Công nghiệp: Các động cơ điện, máy biến áp và các thiết bị công nghiệp khác đều hoạt động dựa trên nguyên lý của mạch điện xoay chiều.
6. Các Dạng Bài Tập Thường Gặp Về Mạch Điện Xoay Chiều Chứa Điện Trở Thuần R
6.1. Bài Tập Tính Toán Các Đại Lượng Trong Mạch RLC Nối Tiếp
Ví dụ: Cho mạch RLC nối tiếp có R = 40Ω, L = 0.2H, C = 50μF. Điện áp hiệu dụng hai đầu mạch là U = 200V, tần số f = 50Hz. Tính:
- Cảm kháng, dung kháng
- Tổng trở của mạch
- Cường độ dòng điện hiệu dụng trong mạch
- Độ lệch pha giữa điện áp và dòng điện
Giải:
- Cảm kháng: XL = ωL = 2πfL = 2π 50 0.2 ≈ 62.83Ω
- Dung kháng: XC = 1/ωC = 1/(2πfC) = 1/(2π 50 50 * 10^-6) ≈ 63.66Ω
- Tổng trở: Z = √(R² + (XL – XC)²) = √(40² + (62.83 – 63.66)²) ≈ 40.01Ω
- Cường độ dòng điện hiệu dụng: I = U/Z = 200/40.01 ≈ 5A
- Độ lệch pha: tan(φ) = (XL – XC) / R = (62.83 – 63.66) / 40 ≈ -0.02 => φ ≈ -1.15°
6.2. Bài Tập Xác Định Tính Chất Của Mạch Điện
Ví dụ: Một mạch điện xoay chiều gồm R, L, C mắc nối tiếp. Biết điện áp hiệu dụng trên R là 80V, trên L là 120V và trên C là 60V. Hỏi mạch có tính cảm kháng hay dung kháng?
Giải:
Vì điện áp trên L lớn hơn điện áp trên C (UL > UC), nên mạch có tính cảm kháng.
6.3. Bài Tập Về Hiện Tượng Cộng Hưởng
Ví dụ: Cho mạch RLC nối tiếp có R = 50Ω, L = 0.4H. Tìm giá trị của C để xảy ra hiện tượng cộng hưởng. Biết tần số của dòng điện là 50Hz.
Giải:
Để xảy ra cộng hưởng, XL = XC => ωL = 1/ωC => C = 1/(ω²L) = 1/((2πf)²L) = 1/((2π 50)² 0.4) ≈ 25.33μF
7. Câu Hỏi Thường Gặp (FAQ) Về Đoạn Mạch Xoay Chiều Gồm Điện Trở Thuần R
- Điện trở thuần R có ảnh hưởng như thế nào đến mạch xoay chiều?
Điện trở thuần R làm tiêu thụ năng lượng và tạo ra điện áp rơi trên nó, điện áp luôn cùng pha với dòng điện. - Khi nào điện áp trễ pha hơn dòng điện trong mạch RLC?
Điện áp trễ pha hơn dòng điện khi mạch có tính dung kháng (XC > XL). - Công thức tính tổng trở của mạch RLC nối tiếp là gì?
Z = √(R² + (XL – XC)²) - Độ lệch pha giữa điện áp và dòng điện được tính như thế nào?
tan(φ) = (XL – XC) / R - Hiện tượng cộng hưởng xảy ra khi nào?
Hiện tượng cộng hưởng xảy ra khi XL = XC. - Tần số dòng điện ảnh hưởng đến mạch xoay chiều như thế nào?
Tần số ảnh hưởng đến cảm kháng XL và dung kháng XC, từ đó ảnh hưởng đến độ lệch pha. - Mạch RC được ứng dụng trong những lĩnh vực nào?
Mạch RC được dùng trong mạch lọc, mạch tạo trễ và mạch điều khiển thời gian. - Giá trị điện dung và điện cảm ảnh hưởng đến độ lệch pha như thế nào?
Khi C tăng, XC giảm; khi L tăng, XL tăng, ảnh hưởng đến độ lệch pha. - Điện trở thuần có tác dụng gì trong việc điều chỉnh độ lệch pha?
Điện trở thuần làm giảm độ lệch pha giữa điện áp và dòng điện. - Tại sao cần phải hiểu rõ về mạch điện xoay chiều?
Hiểu rõ về mạch điện xoay chiều giúp thiết kế và vận hành các hệ thống điện hiệu quả hơn.
