Dao Động Là Gì? Khám Phá Chi Tiết Về Nguyên Lý và Ứng Dụng

Bạn có bao giờ tự hỏi “Dao động Là Gì?” và tại sao nó lại quan trọng trong các thiết bị điện tử? Bài viết này của CAUHOI2025.EDU.VN sẽ giải thích chi tiết về dao động, từ định nghĩa cơ bản đến các loại dao động phổ biến và ứng dụng thực tế của chúng. Chúng tôi sẽ cung cấp thông tin dễ hiểu, giúp bạn nắm vững kiến thức về dao động và cách chúng hoạt động.

Giới thiệu

Trong thế giới điện tử, dao động đóng vai trò then chốt trong việc tạo ra các tín hiệu định kỳ, từ sóng sin mượt mà đến sóng vuông sắc cạnh. Các tín hiệu này được sử dụng rộng rãi trong nhiều ứng dụng, bao gồm đồng hồ thời gian, tạo tần số cho thiết bị âm thanh và tín hiệu đồng bộ trong các mạch kỹ thuật số. Hiểu rõ về dao động là chìa khóa để làm chủ thiết kế và ứng dụng điện tử.

1. Dao Động Là Gì? Định Nghĩa và Vai Trò

Dao động là sự biến đổi lặp đi lặp lại theo thời gian của một đại lượng vật lý nào đó, thường là điện áp hoặc dòng điện. Trong mạch điện tử, dao động được tạo ra bởi một mạch gọi là mạch dao động, có khả năng chuyển đổi năng lượng một chiều (DC) thành năng lượng xoay chiều (AC) có tần số xác định.

Vai trò của dao động:

• Tạo xung nhịp: Dao động cung cấp xung nhịp cho các mạch kỹ thuật số, đồng bộ hóa hoạt động của các thành phần khác nhau.
• Tạo tần số: Dao động tạo ra các tần số cần thiết cho các ứng dụng như phát thanh, truyền thông và điều khiển.
• Điều chế tín hiệu: Dao động được sử dụng để điều chế tín hiệu, cho phép truyền tải thông tin qua các kênh truyền dẫn.

2. Nguyên Lý Hoạt Động Cơ Bản Của Mạch Dao Động

Một mạch dao động cơ bản bao gồm ba thành phần chính:

• Phần tử khuếch đại: Khuếch đại tín hiệu để bù đắp cho sự suy hao.
• Mạng phản hồi: Cung cấp một phần tín hiệu đầu ra trở lại đầu vào, tạo ra vòng lặp dương.
• Mạch chọn tần số: Xác định tần số dao động của mạch.

Để mạch dao động hoạt động, cần đáp ứng hai điều kiện quan trọng, thường được gọi là tiêu chí Barkhausen:

1. Độ lợi vòng kín bằng 1: Tích của độ lợi của phần tử khuếch đại và hệ số phản hồi phải bằng 1.
2. Pha vòng kín bằng 0 độ (hoặc bội số của 360 độ): Tín hiệu phản hồi phải cùng pha với tín hiệu đầu vào.

Khi hai điều kiện này được đáp ứng, mạch sẽ tự duy trì dao động.

3. Các Loại Dao Động Phổ Biến Trong Điện Tử

Có nhiều loại mạch dao động khác nhau, mỗi loại có đặc điểm và ứng dụng riêng. Dưới đây là một số loại phổ biến:

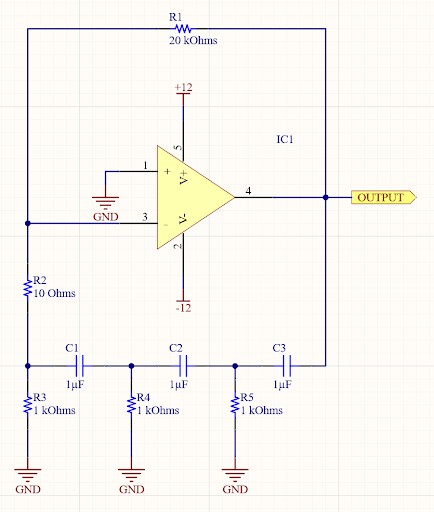

3.1. Dao Động RC (Điện Trở – Tụ Điện)

Dao động RC sử dụng điện trở và tụ điện để tạo ra dao động. Loại dao động này đơn giản, dễ thiết kế và chi phí thấp. Tuy nhiên, độ ổn định tần số của dao động RC không cao và dễ bị ảnh hưởng bởi nhiệt độ và sự thay đổi của linh kiện.

Nguyên lý hoạt động:

Mạch dao động RC sử dụng một mạng RC để tạo ra độ lệch pha 180 độ. Kết hợp với một bộ khuếch đại đảo pha, tổng độ lệch pha vòng kín là 360 độ, đáp ứng tiêu chí Barkhausen.

Ưu điểm:

• Đơn giản, dễ thiết kế.
• Chi phí thấp.

Nhược điểm:

• Độ ổn định tần số kém.
• Dễ bị ảnh hưởng bởi nhiệt độ và sự thay đổi của linh kiện.

3.2. Dao Động LC (Cuộn Cảm – Tụ Điện)

Dao động LC sử dụng cuộn cảm và tụ điện để tạo ra dao động. Loại dao động này có độ ổn định tần số cao hơn so với dao động RC và thường được sử dụng trong các ứng dụng tần số cao.

Nguyên lý hoạt động:

Mạch dao động LC dựa trên hiện tượng cộng hưởng giữa cuộn cảm và tụ điện. Năng lượng được chuyển đổi liên tục giữa cuộn cảm và tụ điện, tạo ra dao động.

Các loại dao động LC phổ biến:

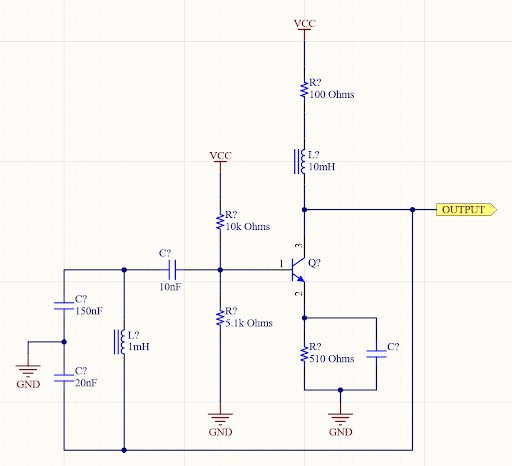

• Dao động Colpitts: Sử dụng hai tụ điện mắc nối tiếp và một cuộn cảm mắc song song.
• Dao động Hartley: Sử dụng hai cuộn cảm mắc nối tiếp và một tụ điện mắc song song.
• Dao động Clapp: Là một biến thể của dao động Colpitts, có thêm một tụ điện mắc nối tiếp với cuộn cảm để cải thiện độ ổn định tần số.

Ưu điểm:

• Độ ổn định tần số cao hơn dao động RC.
• Thích hợp cho các ứng dụng tần số cao.

Nhược điểm:

• Thiết kế phức tạp hơn dao động RC.
• Chi phí cao hơn dao động RC.

3.3. Dao Động Thạch Anh

Dao động thạch anh sử dụng tinh thể thạch anh để tạo ra dao động. Loại dao động này có độ ổn định tần số rất cao và được sử dụng rộng rãi trong các ứng dụng đòi hỏi độ chính xác cao, như đồng hồ, bộ vi xử lý và thiết bị truyền thông.

Nguyên lý hoạt động:

Tinh thể thạch anh có tính chất áp điện, nghĩa là nó sẽ rung động khi có điện áp tác dụng và ngược lại, tạo ra điện áp khi bị rung động. Tần số rung động của tinh thể thạch anh rất ổn định và được xác định bởi kích thước và hình dạng của nó.

Ưu điểm:

• Độ ổn định tần số cực kỳ cao.
• Ít bị ảnh hưởng bởi nhiệt độ và sự thay đổi của linh kiện.

Nhược điểm:

• Chi phí cao hơn so với dao động RC và LC.
• Tần số dao động bị giới hạn bởi đặc tính của tinh thể thạch anh.

3.4. Dao Động MEMS (Hệ Vi Cơ Điện Tử)

Dao động MEMS là một công nghệ tương đối mới, sử dụng các cấu trúc vi cơ điện tử để tạo ra dao động. Loại dao động này có kích thước nhỏ, tiêu thụ điện năng thấp và độ ổn định tần số tương đối cao.

Nguyên lý hoạt động:

Dao động MEMS sử dụng các cấu trúc vi cơ điện tử, như các dầm hoặc màng rung, để tạo ra dao động. Tần số dao động được xác định bởi kích thước, hình dạng và vật liệu của cấu trúc MEMS.

Ưu điểm:

• Kích thước nhỏ gọn.
• Tiêu thụ điện năng thấp.
• Độ ổn định tần số tương đối cao.

Nhược điểm:

• Chi phí cao hơn so với dao động RC và LC.
• Công nghệ còn đang phát triển.

4. Các Yếu Tố Ảnh Hưởng Đến Tần Số Dao Động

Tần số dao động của một mạch dao động phụ thuộc vào nhiều yếu tố, bao gồm:

• Giá trị của linh kiện: Điện trở, điện dung và điện cảm trong mạch ảnh hưởng trực tiếp đến tần số dao động.
• Nhiệt độ: Nhiệt độ có thể làm thay đổi giá trị của linh kiện và ảnh hưởng đến tần số dao động.
• Điện áp nguồn: Điện áp nguồn cung cấp cho mạch cũng có thể ảnh hưởng đến tần số dao động.
• Sự lão hóa của linh kiện: Giá trị của linh kiện có thể thay đổi theo thời gian, dẫn đến sự thay đổi tần số dao động.

5. Ứng Dụng Thực Tế Của Dao Động Trong Đời Sống

Dao động có mặt ở khắp mọi nơi trong cuộc sống hiện đại. Dưới đây là một vài ví dụ:

• Đồng hồ và thiết bị định thời: Dao động thạch anh được sử dụng trong đồng hồ và các thiết bị định thời khác để đảm bảo độ chính xác cao.
• Bộ vi xử lý: Dao động cung cấp xung nhịp cho bộ vi xử lý, đồng bộ hóa hoạt động của các thành phần bên trong.
• Thiết bị truyền thông: Dao động được sử dụng trong các thiết bị truyền thông, như điện thoại di động và bộ định tuyến Wi-Fi, để tạo ra các tần số sóng mang và điều chế tín hiệu.
• Thiết bị y tế: Dao động được sử dụng trong các thiết bị y tế, như máy tạo nhịp tim và máy đo điện tim, để tạo ra các tín hiệu điều khiển và đo lường.
• Thiết bị âm thanh: Dao động được sử dụng trong các thiết bị âm thanh, như nhạc cụ điện tử và bộ khuếch đại âm thanh, để tạo ra các tần số âm thanh.

6. Lựa Chọn Loại Dao Động Phù Hợp Cho Ứng Dụng Cụ Thể

Việc lựa chọn loại dao động phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng. Dưới đây là một số tiêu chí cần xem xét:

• Độ ổn định tần số: Nếu ứng dụng đòi hỏi độ chính xác cao về tần số, dao động thạch anh hoặc MEMS là lựa chọn tốt nhất.
• Chi phí: Dao động RC là lựa chọn rẻ nhất, nhưng độ ổn định tần số thấp. Dao động thạch anh và MEMS có chi phí cao hơn, nhưng độ ổn định tần số cao hơn.
• Kích thước: Dao động MEMS có kích thước nhỏ gọn, phù hợp cho các ứng dụng di động và thiết bị nhỏ gọn.
• Tiêu thụ điện năng: Dao động MEMS có tiêu thụ điện năng thấp, phù hợp cho các ứng dụng chạy bằng pin.
• Tần số hoạt động: Mỗi loại dao động có một dải tần số hoạt động riêng. Cần chọn loại dao động có dải tần số phù hợp với ứng dụng.

7. Các Vấn Đề Thường Gặp Khi Thiết Kế Mạch Dao Động và Cách Khắc Phục

Thiết kế mạch dao động có thể gặp phải một số vấn đề, bao gồm:

• Mạch không dao động: Điều này có thể xảy ra nếu độ lợi vòng kín quá thấp hoặc độ lệch pha vòng kín không đúng. Cần điều chỉnh các giá trị linh kiện để đáp ứng tiêu chí Barkhausen.
• Tần số dao động không chính xác: Điều này có thể xảy ra do sai số của linh kiện hoặc ảnh hưởng của nhiệt độ. Cần sử dụng linh kiện có độ chính xác cao và thiết kế mạch ổn định nhiệt.
• Dao động ký sinh: Dao động không mong muốn có thể xảy ra do nhiễu hoặc phản hồi không mong muốn. Cần thiết kế mạch cẩn thận và sử dụng các biện pháp chống nhiễu.
• Độ ổn định tần số kém: Điều này có thể xảy ra nếu sử dụng dao động RC hoặc LC. Cần sử dụng dao động thạch anh hoặc MEMS để đạt được độ ổn định tần số cao hơn.

8. Xu Hướng Phát Triển Của Công Nghệ Dao Động Trong Tương Lai

Công nghệ dao động đang phát triển nhanh chóng, với nhiều xu hướng mới nổi lên:

• Dao động MEMS: Tiếp tục được cải tiến về độ ổn định tần số, kích thước và tiêu thụ điện năng.
• Dao động dựa trên vật liệu mới: Nghiên cứu và phát triển các vật liệu mới có tính chất áp điện tốt hơn để tạo ra dao động với hiệu suất cao hơn.
• Dao động tích hợp: Tích hợp các mạch dao động vào các vi mạch phức tạp hơn để giảm kích thước và chi phí.
• Dao động có thể lập trình: Phát triển các mạch dao động có thể lập trình tần số và dạng sóng để đáp ứng các yêu cầu khác nhau của ứng dụng.

9. Kết Luận

Dao động là một khái niệm quan trọng trong điện tử, đóng vai trò then chốt trong việc tạo ra các tín hiệu định kỳ. Hiểu rõ về nguyên lý hoạt động, các loại dao động phổ biến và ứng dụng của chúng là rất quan trọng đối với bất kỳ ai làm việc trong lĩnh vực này. Hy vọng bài viết này của CAUHOI2025.EDU.VN đã cung cấp cho bạn một cái nhìn tổng quan và toàn diện về dao động.

10. FAQ – Câu Hỏi Thường Gặp Về Dao Động

1. Dao động là gì?
   • Dao động là sự biến đổi lặp đi lặp lại theo thời gian của một đại lượng vật lý.
2. Mạch dao động dùng để làm gì?
   • Mạch dao động dùng để tạo ra các tín hiệu xoay chiều có tần số xác định.
3. Có những loại dao động nào phổ biến?
   • Các loại dao động phổ biến bao gồm dao động RC, LC, thạch anh và MEMS.
4. Dao động thạch anh có ưu điểm gì?
   • Dao động thạch anh có độ ổn định tần số rất cao.
5. Ứng dụng của dao động trong đời sống là gì?
   • Dao động được sử dụng trong đồng hồ, bộ vi xử lý, thiết bị truyền thông và nhiều thiết bị khác.
6. Yếu tố nào ảnh hưởng đến tần số dao động?
   • Giá trị linh kiện, nhiệt độ và điện áp nguồn có thể ảnh hưởng đến tần số dao động.
7. Tại sao cần chọn loại dao động phù hợp?
   • Để đáp ứng các yêu cầu cụ thể của ứng dụng về độ ổn định tần số, chi phí, kích thước và tiêu thụ điện năng.
8. Dao động MEMS là gì?
   • Dao động MEMS sử dụng các cấu trúc vi cơ điện tử để tạo ra dao động.
9. Làm thế nào để khắc phục mạch dao động không hoạt động?
   • Kiểm tra và điều chỉnh các giá trị linh kiện để đáp ứng tiêu chí Barkhausen.
10. Xu hướng phát triển của công nghệ dao động là gì?
    • Phát triển dao động MEMS, vật liệu mới, tích hợp và có thể lập trình.
