Công Thức Tính Điện Áp Hiệu Dụng Là Gì? Ứng Dụng & Ví Dụ

Điện áp hiệu dụng là một khái niệm quan trọng trong điện xoay chiều. Bạn muốn hiểu rõ về Công Thức Tính điện áp Hiệu Dụng, ứng dụng thực tế và cách đo lường? CAUHOI2025.EDU.VN sẽ cung cấp cho bạn thông tin chi tiết và dễ hiểu nhất, giúp bạn nắm vững kiến thức này để ứng dụng hiệu quả trong công việc và cuộc sống.

1. Điện Áp Hiệu Dụng Là Gì? Định Nghĩa và Vai Trò

Điện áp hiệu dụng (Urms – Root Mean Square) là giá trị điện áp tương đương với điện áp một chiều khi tác dụng lên cùng một điện trở, sẽ tạo ra nhiệt lượng tương đương trong cùng một khoảng thời gian. Nói một cách đơn giản, điện áp hiệu dụng cho biết khả năng sinh công thực tế của dòng điện xoay chiều.

Trong kỹ thuật điện và đo lường, điện áp hiệu dụng đóng vai trò vô cùng quan trọng:

• Đánh giá khả năng cung cấp công suất: Điện áp hiệu dụng thể hiện mức năng lượng mà dòng điện xoay chiều có thể cung cấp, tương đương với dòng điện một chiều có cùng giá trị. Điều này giúp chúng ta so sánh và đánh giá hiệu quả của các nguồn điện xoay chiều khác nhau.
• Đảm bảo đo lường chính xác: Giá trị điện áp hiệu dụng giúp xác định chính xác các thông số trong thiết kế và kiểm tra hệ thống điện, đảm bảo an toàn và hiệu quả vận hành. Việc sử dụng điện áp đỉnh hoặc điện áp tức thời có thể dẫn đến sai số lớn trong tính toán.
• Cơ sở cho thiết kế mạch điện: Kỹ sư sử dụng điện áp hiệu dụng để lựa chọn các linh kiện phù hợp, đảm bảo mạch điện hoạt động ổn định và đáp ứng yêu cầu kỹ thuật. Ví dụ, khi chọn điện trở cho một mạch điện, cần dựa vào điện áp hiệu dụng để đảm bảo điện trở không bị quá tải.

2. Công Thức Tính Điện Áp Hiệu Dụng Chi Tiết Nhất

Công thức cơ bản để tính điện áp hiệu dụng trong mạch điện xoay chiều hình sin là:

Urms = Umax / √2

Trong đó:

• Urms: Điện áp hiệu dụng (Root Mean Square voltage), đơn vị là Volt (V).
• Umax: Điện áp cực đại (Maximum voltage) hoặc biên độ điện áp, là giá trị lớn nhất mà điện áp đạt được trong một chu kỳ, đơn vị là Volt (V).
• √2: Căn bậc hai của 2, là một hằng số xấp xỉ bằng 1.414.

Công thức này xuất phát từ nguyên lý rằng điện áp cực đại trong mạch xoay chiều đạt ở các đỉnh của sóng hình sin. Điện áp hiệu dụng, là giá trị trung bình bình phương của điện áp tức thời, cung cấp một chỉ số chính xác về hiệu suất năng lượng của mạch điện.

2.1. Các Phương Pháp Tính Điện Áp Hiệu Dụng Mở Rộng

Bên cạnh công thức cơ bản, có nhiều phương pháp mở rộng khác để tính điện áp hiệu dụng, tùy thuộc vào đặc điểm cụ thể của từng mạch điện và yêu cầu của từng bài toán:

• Phương pháp dòng điện và trở kháng (áp dụng cho mạch RLC nối tiếp):

Urms = Irms x Z

*   **Irms:** Dòng điện hiệu dụng (Root Mean Square current), đơn vị là Ampe (A).
*   **Z:** Trở kháng (Impedance) của mạch, là đại lượng đặc trưng cho sự cản trở dòng điện xoay chiều, đơn vị là Ohm (Ω). Trở kháng phụ thuộc vào điện trở (R), điện cảm (L) và điện dung (C) của mạch, cũng như tần số của dòng điện.

• Phương pháp hệ số công suất (áp dụng khi cần tính công suất tiêu thụ thực tế):

Urms = P / (Irms x Cos(φ))

*   **P:** Công suất tác dụng (Active power) hoặc công suất thực, là công suất thực tế tiêu thụ bởi mạch điện, đơn vị là Watt (W).
*   **Cos(φ):** Hệ số công suất (Power factor), là cosin của góc pha giữa điện áp và dòng điện, thể hiện tỷ lệ giữa công suất tác dụng và công suất biểu kiến. Hệ số công suất có giá trị từ 0 đến 1, và càng gần 1 thì hiệu suất sử dụng điện càng cao.

2.2. Ví Dụ Minh Họa Công Thức Tính Điện Áp Hiệu Dụng

Để giúp bạn hiểu rõ hơn về cách áp dụng công thức tính điện áp hiệu dụng, CAUHOI2025.EDU.VN xin đưa ra một số ví dụ minh họa cụ thể:

Ví dụ 1: Mạng điện gia đình ở Việt Nam có điện áp cực đại là 311V. Tính điện áp hiệu dụng của mạng điện này.

Giải:

Áp dụng công thức: Urms = Umax / √2 = 311 / √2 ≈ 220V

Vậy điện áp hiệu dụng của mạng điện gia đình là khoảng 220V.

Ví dụ 2: Một mạch điện xoay chiều có dòng điện hiệu dụng là 5A và trở kháng là 40Ω. Tính điện áp hiệu dụng của mạch điện này.

Giải:

Áp dụng công thức: Urms = Irms x Z = 5 x 40 = 200V

Vậy điện áp hiệu dụng của mạch điện là 200V.

Ví dụ 3: Một thiết bị điện tiêu thụ công suất 1000W, dòng điện hiệu dụng là 4.5A và hệ số công suất là 0.9. Tính điện áp hiệu dụng của thiết bị này.

Giải:

Áp dụng công thức: Urms = P / (Irms x Cos(φ)) = 1000 / (4.5 x 0.9) ≈ 246.9V

Vậy điện áp hiệu dụng của thiết bị là khoảng 246.9V.

3. Các Thiết Bị Hỗ Trợ Đo Điện Áp Hiệu Dụng

Để đo điện áp hiệu dụng một cách chính xác và an toàn, chúng ta cần sử dụng các thiết bị chuyên dụng. Dưới đây là một số thiết bị phổ biến:

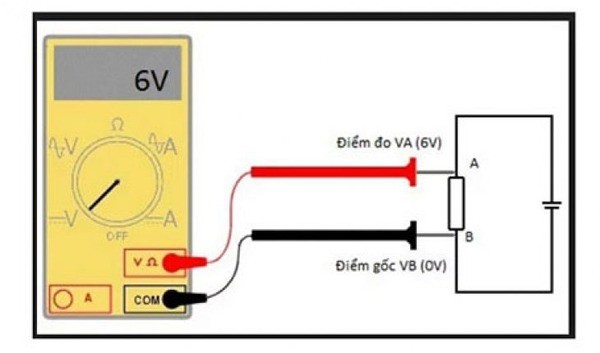

• Đồng hồ vạn năng (VOM – Volt-Ohm-Milliammeter): Đây là thiết bị cơ bản nhất để đo điện áp, dòng điện và điện trở. Đồng hồ vạn năng hiện đại thường có chức năng đo điện áp hiệu dụng xoay chiều (AC Voltage) với độ chính xác khá cao.
• Ampe kìm: Thiết bị này cho phép đo dòng điện xoay chiều mà không cần cắt mạch, rất tiện lợi và an toàn khi đo dòng điện lớn. Một số ampe kìm cũng có chức năng đo điện áp hiệu dụng.
• Máy hiện sóng (Oscilloscope): Đây là thiết bị cao cấp, cho phép hiển thị dạng sóng của điện áp và dòng điện theo thời gian. Máy hiện sóng có thể đo điện áp đỉnh, chu kỳ, tần số và điện áp hiệu dụng của tín hiệu.
• Máy phân tích điện năng (Power analyzer): Thiết bị này chuyên dùng để đo các thông số điện năng như điện áp, dòng điện, công suất, hệ số công suất, năng lượng tiêu thụ… Máy phân tích điện năng thường có độ chính xác cao và nhiều chức năng nâng cao.

Khi sử dụng các thiết bị đo điện, cần tuân thủ các quy tắc an toàn điện để tránh bị điện giật hoặc gây hư hỏng thiết bị.

4. Ứng Dụng Quan Trọng Của Điện Áp Hiệu Dụng Trong Mạch Điện

Điện áp hiệu dụng có nhiều ứng dụng quan trọng trong phân tích, thiết kế và vận hành mạch điện:

• Phân tích và thiết kế mạch điện: Điện áp hiệu dụng là cơ sở để tính toán dòng điện, công suất và các thông số khác của mạch điện xoay chiều. Nó giúp kỹ sư thiết kế mạch điện đáp ứng yêu cầu kỹ thuật và đảm bảo hoạt động ổn định.
• Tối ưu hóa hiệu suất mạch điện: Trong các mạch RLC (điện trở, cuộn cảm, tụ điện), việc điều chỉnh các thành phần để tối ưu hóa hiệu suất, ví dụ như tối đa hóa công suất tiêu thụ hoặc giảm thiểu tổn thất năng lượng, đều dựa trên việc tính toán và điều chỉnh điện áp hiệu dụng.
• Xác định công suất tiêu thụ: Điện áp hiệu dụng giúp xác định công suất tiêu thụ của mạch điện, đặc biệt khi các thông số như điện trở và điện dung được điều chỉnh để đạt hiệu suất cao nhất. Điều này rất quan trọng trong việc thiết kế hệ thống điện tiết kiệm năng lượng.
• Kiểm tra và bảo trì thiết bị điện: Điện áp hiệu dụng là một trong những thông số quan trọng cần kiểm tra khi bảo trì các thiết bị điện. Việc đo điện áp hiệu dụng giúp phát hiện các sự cố như quá áp, sụt áp, hoặc mất cân bằng pha, từ đó có biện pháp xử lý kịp thời.

5. Câu Hỏi Thường Gặp Về Công Thức Tính Điện Áp Hiệu Dụng (FAQ)

Để giúp bạn hiểu rõ hơn về điện áp hiệu dụng, CAUHOI2025.EDU.VN xin tổng hợp một số câu hỏi thường gặp:

1. Tại sao cần sử dụng điện áp hiệu dụng thay vì điện áp đỉnh?

Điện áp hiệu dụng cho biết khả năng sinh công thực tế của dòng điện xoay chiều, trong khi điện áp đỉnh chỉ là giá trị lớn nhất mà điện áp đạt được. Do đó, điện áp hiệu dụng chính xác hơn để đánh giá hiệu quả của nguồn điện.

2. Điện áp hiệu dụng có thể âm không?

Điện áp hiệu dụng luôn là một giá trị dương, vì nó được tính bằng căn bậc hai của giá trị trung bình bình phương điện áp tức thời.

3. Điện áp hiệu dụng và điện áp trung bình khác nhau như thế nào?

Điện áp trung bình là giá trị trung bình của điện áp tức thời trong một chu kỳ, còn điện áp hiệu dụng là căn bậc hai của giá trị trung bình bình phương điện áp tức thời. Điện áp hiệu dụng thường được sử dụng hơn vì nó liên quan trực tiếp đến công suất tiêu thụ.

4. Hệ số công suất ảnh hưởng đến điện áp hiệu dụng như thế nào?

Hệ số công suất thể hiện tỷ lệ giữa công suất tác dụng và công suất biểu kiến. Khi hệ số công suất thấp, điện áp hiệu dụng cần thiết để cung cấp cùng một công suất tác dụng sẽ cao hơn.

5. Làm thế nào để tăng điện áp hiệu dụng trong mạch điện?

Có thể tăng điện áp hiệu dụng bằng cách sử dụng máy biến áp tăng áp, điều chỉnh điện áp nguồn, hoặc cải thiện hệ số công suất của mạch điện.

6. Điện áp hiệu dụng có quan trọng trong việc lựa chọn thiết bị điện không?

Rất quan trọng. Thiết bị điện cần được lựa chọn sao cho điện áp định mức của chúng phù hợp với điện áp hiệu dụng của nguồn điện để đảm bảo hoạt động an toàn và hiệu quả.

7. Điều gì xảy ra nếu điện áp hiệu dụng quá cao hoặc quá thấp?

Điện áp hiệu dụng quá cao có thể gây hư hỏng thiết bị điện, cháy nổ, hoặc nguy hiểm cho người sử dụng. Điện áp hiệu dụng quá thấp có thể làm thiết bị hoạt động kém hiệu quả, không đủ công suất, hoặc không hoạt động được.

8. Làm thế nào để đo điện áp hiệu dụng một cách an toàn?

Sử dụng thiết bị đo điện chuyên dụng, tuân thủ các quy tắc an toàn điện, và đảm bảo thiết bị đo được hiệu chuẩn định kỳ.

9. Điện áp hiệu dụng có liên quan đến tiết kiệm điện không?

Có. Việc duy trì điện áp hiệu dụng ổn định và cải thiện hệ số công suất có thể giúp giảm tổn thất điện năng và tiết kiệm chi phí điện.

10. Tìm hiểu thêm về điện áp hiệu dụng ở đâu?

Bạn có thể tìm hiểu thêm về điện áp hiệu dụng trên CAUHOI2025.EDU.VN, sách giáo trình kỹ thuật điện, hoặc các trang web chuyên ngành về điện.

Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về công thức tính điện áp hiệu dụng và ứng dụng của nó trong thực tế. Nếu bạn có bất kỳ câu hỏi nào khác, đừng ngần ngại liên hệ với CAUHOI2025.EDU.VN để được giải đáp.
