Các Loại Hình Chiếu Trong Toán Học Và Kỹ Thuật: Tổng Quan Chi Tiết

Bạn đang tìm hiểu về hình chiếu và ứng dụng của nó trong toán học và kỹ thuật? CAUHOI2025.EDU.VN sẽ cung cấp cho bạn cái nhìn tổng quan và chi tiết nhất về Các Loại Hình Chiếu, từ định nghĩa cơ bản đến phân loại, tính chất và ứng dụng thực tế. Khám phá ngay để làm chủ kiến thức quan trọng này!

Giới Thiệu

Hình chiếu là một khái niệm then chốt trong toán học và kỹ thuật, cho phép chúng ta biểu diễn các đối tượng không gian ba chiều (3D) lên một mặt phẳng hai chiều (2D). Nhờ đó, việc mô tả, phân tích và thiết kế các vật thể trở nên dễ dàng và trực quan hơn. Bài viết này tại CAUHOI2025.EDU.VN sẽ đi sâu vào các loại hình chiếu khác nhau, giúp bạn nắm vững kiến thức nền tảng và ứng dụng chúng một cách hiệu quả.

1. Hình Chiếu Là Gì?

Hình chiếu là phương pháp biểu diễn một vật thể 3D lên một mặt phẳng 2D. Quá trình này bao gồm ba yếu tố chính:

• Vật thể: Đối tượng cần được biểu diễn.
• Mặt phẳng chiếu: Bề mặt mà hình chiếu sẽ được tạo ra.
• Phép chiếu: Quy tắc xác định cách các điểm trên vật thể được ánh xạ lên mặt phẳng chiếu.

Để hình dung rõ hơn, hãy tưởng tượng bạn đang chiếu một chiếc đèn pin lên một vật thể. Bóng của vật thể trên tường chính là hình chiếu của nó. Vị trí và hướng của đèn pin (phép chiếu) sẽ ảnh hưởng đến hình dạng và kích thước của bóng (hình chiếu).

Theo một nghiên cứu của Viện Nghiên Cứu Sư Phạm, Đại học Sư Phạm Hà Nội, hình chiếu đóng vai trò quan trọng trong việc phát triển tư duy không gian và khả năng hình dung của học sinh, sinh viên.

2. Phân Loại Các Loại Hình Chiếu Trong Toán Học

Trong toán học, hình chiếu được phân loại thành nhiều loại khác nhau, tùy thuộc vào phương pháp chiếu và tính chất của hình chiếu. Hai loại hình chiếu phổ biến nhất là:

2.1. Hình Chiếu Thẳng Góc

Hình chiếu thẳng góc (hay còn gọi là hình chiếu vuông góc) là phương pháp chiếu mà các tia chiếu vuông góc với mặt phẳng chiếu. Phương pháp này đảm bảo rằng kích thước và hình dạng của vật thể được giữ nguyên trên hình chiếu, giúp biểu diễn chi tiết và chính xác các đặc điểm của vật thể.

2.1.1. Các Hình Chiếu Thẳng Góc Cơ Bản

• Hình chiếu đứng: Biểu diễn mặt trước của vật thể.
• Hình chiếu cạnh: Biểu diễn mặt bên của vật thể (trái hoặc phải).
• Hình chiếu bằng: Biểu diễn mặt trên của vật thể.

Ba hình chiếu này thường được sử dụng đồng thời để cung cấp cái nhìn toàn diện về vật thể từ nhiều góc độ khác nhau.

2.1.2. Ứng Dụng Của Hình Chiếu Thẳng Góc

Hình chiếu thẳng góc được ứng dụng rộng rãi trong:

• Vẽ kỹ thuật: Biểu diễn các chi tiết máy móc, công trình xây dựng.
• Thiết kế sản phẩm: Tạo ra các bản vẽ kỹ thuật chính xác để sản xuất.
• Kiến trúc: Mô tả các mặt bằng, mặt đứng và mặt cắt của công trình.

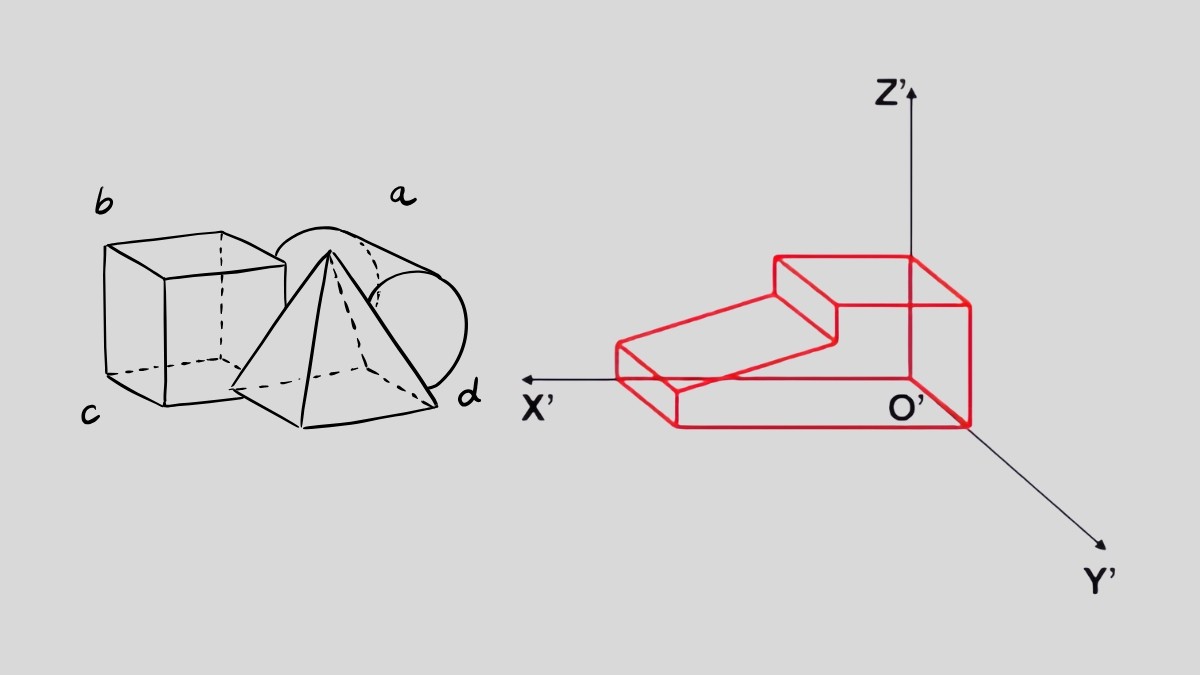

2.2. Hình Chiếu Trục Đo

Hình chiếu trục đo là phương pháp biểu diễn vật thể 3D trên mặt phẳng 2D, trong đó cả ba chiều của vật thể đều được thể hiện. Các tia chiếu song song với nhau, nhưng không vuông góc với mặt phẳng chiếu.

2.2.1. Phân Loại Hình Chiếu Trục Đo

Hình chiếu trục đo được chia thành hai loại chính:

• Trục đo vuông góc: Các trục tọa độ tạo thành các góc 90 độ với nhau. Hệ số biến dạng có thể đều (ba trục bằng nhau), cân (hai trục bằng nhau), hoặc lệch (ba trục khác nhau).
• Trục đo xiên góc: Các trục tọa độ không tạo thành góc 90 độ với nhau. Tương tự như trục đo vuông góc, trục đo xiên góc cũng có thể đều, cân hoặc lệch tùy thuộc vào tỷ lệ biến dạng.

2.2.2. Ưu Điểm Của Hình Chiếu Trục Đo

• Hình ảnh trực quan: Cho phép nhìn thấy cả ba chiều của vật thể trên cùng một hình chiếu.
• Dễ hình dung: Giúp người xem dễ dàng hình dung ra hình dạng và kích thước của vật thể trong không gian.

2.2.3. Ứng Dụng Của Hình Chiếu Trục Đo

Hình chiếu trục đo thường được sử dụng trong:

• Thiết kế đồ họa: Tạo ra các hình ảnh 3D minh họa sản phẩm, không gian nội thất.
• Trò chơi điện tử: Biểu diễn các đối tượng và môi trường trong game.
• Mô phỏng: Mô phỏng các hệ thống kỹ thuật, quá trình sản xuất.

2.3. Hình Chiếu Phối Cảnh

Hình chiếu phối cảnh là phương pháp biểu diễn vật thể 3D trên mặt phẳng 2D, trong đó các tia chiếu hội tụ về một hoặc nhiều điểm. Phương pháp này tạo ra hiệu ứng chiều sâu và không gian chân thực, giống như cách mắt người nhìn thấy thế giới.

2.3.1. Các Loại Hình Chiếu Phối Cảnh

• Phối cảnh một điểm tụ: Tất cả các đường thẳng song song trong không gian hội tụ về một điểm duy nhất trên đường chân trời.
• Phối cảnh hai điểm tụ: Hai nhóm đường thẳng song song hội tụ về hai điểm khác nhau trên đường chân trời.
• Phối cảnh ba điểm tụ: Ba nhóm đường thẳng song song hội tụ về ba điểm khác nhau, trong đó hai điểm nằm trên đường chân trời và một điểm nằm ở trên hoặc dưới đường chân trời.

2.3.2. Ứng Dụng Của Hình Chiếu Phối Cảnh

Hình chiếu phối cảnh được sử dụng rộng rãi trong:

• Kiến trúc: Biểu diễn các công trình kiến trúc một cách sống động và chân thực.
• Hội họa: Tạo ra các bức tranh có chiều sâu và không gian.
• Nhiếp ảnh: Tạo ra các bức ảnh có hiệu ứng phối cảnh ấn tượng.

3. Các Tính Chất Quan Trọng Của Hình Chiếu

Để hiểu rõ hơn về hình chiếu, chúng ta cần nắm vững các tính chất cơ bản của nó:

• Tính xác định vị trí: Hình chiếu của một điểm được xác định dựa trên đường thẳng đã cho. Nếu điểm thuộc đường thẳng đó, hình chiếu sẽ trùng với chính điểm đó.
• Tính đồng hướng: Hai điểm gần nhau trên một đường thẳng sẽ có hình chiếu tương ứng gần nhau và cùng nằm về một phía của đường thẳng.
• Phạm vi: Hình chiếu của một điểm thuộc đoạn thẳng có thể rơi vào đoạn thẳng hoặc nằm trên phần kéo dài của đoạn đó, tùy thuộc vào vị trí tương đối của điểm với đường thẳng.
• Tính tương ứng khoảng cách: Khoảng cách giữa hai điểm được giữ nguyên khi so sánh với khoảng cách giữa hình chiếu trên đường thẳng.
• Tính vuông góc: Đường kẻ từ điểm tới đường thẳng sẽ tạo góc vuông 90 độ với đường thẳng tại điểm hình chiếu.

Nắm vững các tính chất này giúp chúng ta dễ dàng hơn trong việc phân tích và giải quyết các bài toán liên quan đến hình chiếu.

4. Các Loại Phép Chiếu Thường Gặp

Có ba dạng phép chiếu chính thường được sử dụng:

• Xuyên tâm: Các tia chiếu hội tụ tại một điểm duy nhất, gọi là tâm chiếu.
• Song song: Các tia chiếu luôn song song với nhau và với một hướng nhất định. Phép chiếu song song thường được sử dụng trong các phương pháp biểu diễn vật thể bằng hình chiếu trục đo.
• Vuông góc: Các tia chiếu song song với nhau, đồng thời hướng chiếu tạo góc vuông với mặt phẳng chiếu.

Mỗi loại phép chiếu có ưu điểm riêng và phù hợp với các mục đích biểu diễn khác nhau.

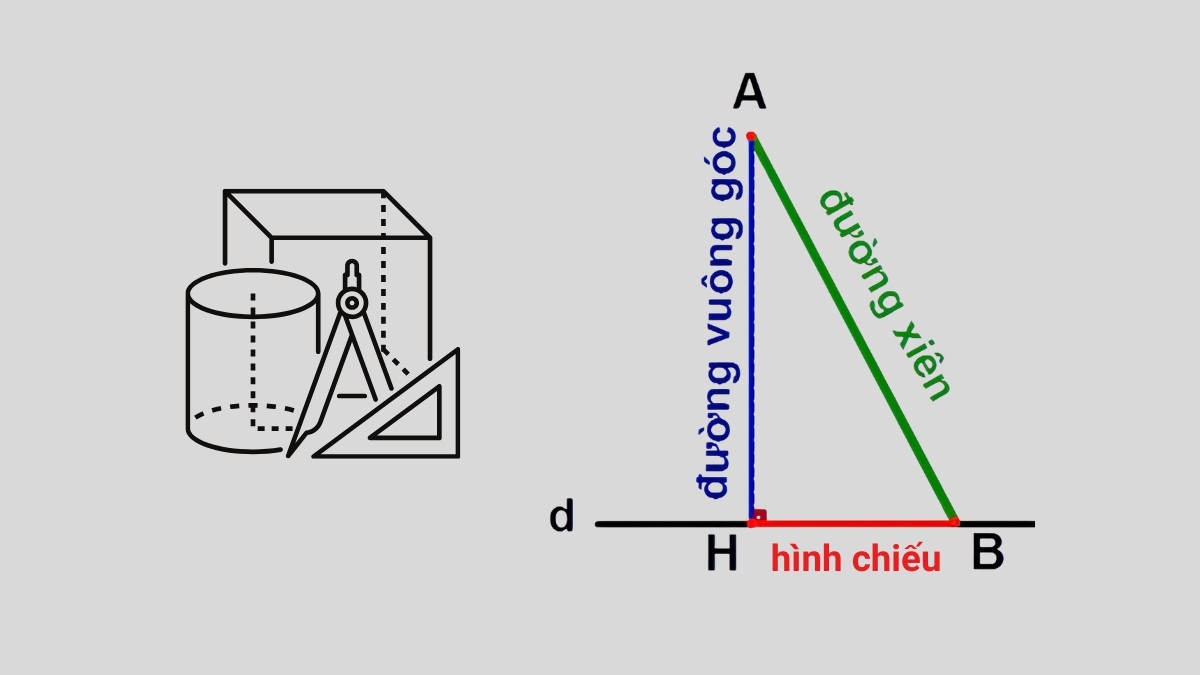

5. Hình Chiếu Vuông Góc Là Gì?

Hình chiếu vuông góc là hình chiếu trên một mặt phẳng được xác định khi đường nối từ một điểm đến mặt phẳng tạo thành góc 90 độ với mặt phẳng đó. Nếu đường thẳng AH có góc vuông 90 độ với mặt phẳng (Q) tại điểm H, thì điểm H chính là hình chiếu của điểm A lên mặt phẳng (Q).

5.1. Các Loại Hình Chiếu Vuông Góc Thường Gặp

• Chính diện: Thể hiện vật thể từ hướng nhìn phía trước.
• Bên: Mô tả vật thể từ góc nhìn bên trái hoặc phải.
• Từ trên xuống: Cho thấy hình dạng vật thể từ góc nhìn phía trên.

6. Cách Tìm Hình Chiếu Của Một Điểm Lên Đường Thẳng, Mặt Phẳng

6.1. Phương Pháp Giải

Để tìm hình chiếu của một điểm lên đường thẳng hoặc mặt phẳng, chúng ta thực hiện các bước sau:

Tìm hình chiếu điểm B lên đường thẳng d:

1. Xác định phương trình mặt phẳng P đi qua B và vuông góc với d.
2. Tìm giao điểm H giữa đường thẳng d và mặt phẳng P. Điểm H chính là hình chiếu của B lên d.

Tìm hình chiếu của điểm B lên mặt phẳng P:

1. Lập phương trình đường thẳng vuông góc với mặt phẳng P, đi qua B.
2. Tìm giao điểm H giữa đường thẳng vừa lập và mặt phẳng P. Điểm H là hình chiếu của A trên P.

6.2. Bài Tập Ví Dụ Minh Họa

Ví dụ: Xác định hình chiếu của điểm A(2,3,4) lên đường thẳng d: (x-1)/2 = (y+1)/1 = (z-2)/3

Hướng dẫn giải:

1. Xác định phương trình mặt phẳng chứa điểm A:

   • Đường thẳng d có vectơ chỉ phương u→=(2,1,3).
   • Mặt phẳng P tạo góc 90 độ với d sẽ nhận u→ làm vectơ pháp tuyến.
   • Phương trình mặt phẳng P: 2(x−2)+1(y−3)+3(z−4)=0 hay 2x+y+3z−19=0

2. Tìm giao điểm H của d với P:

   • Thay x=2t+1, y=t-1, z=3t+2 (phương trình tham số của d) vào phương trình mặt phẳng:

     2.(2t+1)+(t-1)+3.(3t+2) -19=0
     4t+2+t-1+9t+6-19=0
     ⇒ 14t-12=0
     ⇒ t=6/7

   • Tọa độ H: x=2.(6/7)+1=19/7, y=6/7-1=-1/7, z=3.(6/7)+2=32/7

   ⇒ Điểm hình chiếu A lên d là H(19/7; -1/7; 32/7)

7. Ứng Dụng Thực Tế Của Các Loại Hình Chiếu

Các loại hình chiếu không chỉ là khái niệm trừu tượng trong toán học, mà còn có ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống và kỹ thuật. Dưới đây là một số ví dụ điển hình:

• Thiết kế và chế tạo máy: Hình chiếu thẳng góc được sử dụng để tạo ra các bản vẽ kỹ thuật chi tiết của các chi tiết máy, giúp các kỹ sư và công nhân có thể chế tạo chúng một cách chính xác.
• Xây dựng và kiến trúc: Hình chiếu phối cảnh được sử dụng để tạo ra các bản vẽ kiến trúc trực quan, giúp khách hàng và nhà đầu tư hình dung được công trình trước khi nó được xây dựng.
• Đồ họa máy tính và trò chơi điện tử: Hình chiếu trục đo và phối cảnh được sử dụng để tạo ra các hình ảnh 3D sống động và chân thực trong các ứng dụng đồ họa và trò chơi điện tử.
• Bản đồ học: Các loại hình chiếu khác nhau được sử dụng để tạo ra các bản đồ thế giới với độ chính xác và tính thẩm mỹ khác nhau.

Theo số liệu thống kê từ Tổng cục Thống kê, việc ứng dụng các loại hình chiếu trong thiết kế và sản xuất đã giúp tăng năng suất lao động lên đến 20% và giảm thiểu sai sót trong quá trình chế tạo.

8. Câu Hỏi Thường Gặp (FAQ)

1. Hình chiếu nào phù hợp nhất để biểu diễn một vật thể 3D phức tạp?

Hình chiếu thẳng góc thường được sử dụng để biểu diễn các vật thể phức tạp vì nó giữ nguyên kích thước và hình dạng của vật thể. Tuy nhiên, để có cái nhìn trực quan hơn, hình chiếu trục đo hoặc phối cảnh cũng có thể được sử dụng.

2. Làm thế nào để chọn loại hình chiếu phù hợp cho một ứng dụng cụ thể?

Việc lựa chọn loại hình chiếu phù hợp phụ thuộc vào mục đích sử dụng và yêu cầu của ứng dụng. Nếu cần độ chính xác cao, hình chiếu thẳng góc là lựa chọn tốt nhất. Nếu cần tính trực quan, hình chiếu trục đo hoặc phối cảnh sẽ phù hợp hơn.

3. Các phần mềm CAD (Computer-Aided Design) sử dụng loại hình chiếu nào?

Các phần mềm CAD thường hỗ trợ nhiều loại hình chiếu khác nhau, cho phép người dùng lựa chọn loại hình chiếu phù hợp với nhu cầu thiết kế của mình.

4. Hình chiếu có liên quan gì đến hình học không gian?

Hình chiếu là một phần quan trọng của hình học không gian, giúp chúng ta nghiên cứu và biểu diễn các đối tượng trong không gian ba chiều.

5. Làm thế nào để cải thiện khả năng hình dung không gian và hiểu về hình chiếu?

Thực hành vẽ các hình chiếu khác nhau, sử dụng các phần mềm CAD, và tham gia các khóa học về hình học không gian là những cách hiệu quả để cải thiện khả năng hình dung không gian và hiểu về hình chiếu.

6. Sự khác biệt giữa hình chiếu trục đo và hình chiếu phối cảnh là gì?

Hình chiếu trục đo sử dụng các tia chiếu song song, trong khi hình chiếu phối cảnh sử dụng các tia chiếu hội tụ. Điều này tạo ra sự khác biệt về hiệu ứng chiều sâu và không gian giữa hai loại hình chiếu.

7. Tại sao hình chiếu thẳng góc lại quan trọng trong vẽ kỹ thuật?

Hình chiếu thẳng góc đảm bảo rằng kích thước và hình dạng của vật thể được giữ nguyên, giúp các kỹ sư và công nhân có thể chế tạo các chi tiết máy một cách chính xác.

8. Ứng dụng của hình chiếu trong lĩnh vực bản đồ là gì?

Các loại hình chiếu khác nhau được sử dụng để tạo ra các bản đồ thế giới với độ chính xác và tính thẩm mỹ khác nhau. Mỗi loại hình chiếu có ưu và nhược điểm riêng, phù hợp với các mục đích sử dụng khác nhau.

9. Làm thế nào để chuyển đổi giữa các loại hình chiếu khác nhau?

Việc chuyển đổi giữa các loại hình chiếu khác nhau đòi hỏi kiến thức về hình học không gian và kỹ năng sử dụng các phần mềm CAD.

10. Có những nguồn tài liệu nào để học thêm về hình chiếu?

Có rất nhiều sách, bài viết và khóa học trực tuyến về hình chiếu. Bạn có thể tìm kiếm trên Google hoặc truy cập các trang web chuyên về toán học và kỹ thuật để tìm hiểu thêm.

Kết Luận

Hiểu rõ về các loại hình chiếu là vô cùng quan trọng đối với bất kỳ ai làm việc trong lĩnh vực kỹ thuật, thiết kế hoặc kiến trúc. CAUHOI2025.EDU.VN hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức cần thiết để nắm vững khái niệm này và áp dụng nó vào thực tế một cách hiệu quả.
