Bơm PE Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động và Ưu Nhược Điểm

Mục lục

Bạn đang tìm hiểu về Bơm Pe và vai trò của nó trong động cơ diesel? CAUHOI2025.EDU.VN sẽ cung cấp cho bạn thông tin chi tiết nhất về bơm PE, từ cấu tạo, nguyên lý hoạt động đến ưu nhược điểm, giúp bạn hiểu rõ hơn về loại bơm cao áp này. Khám phá ngay!

Bơm Cao Áp Ô Tô Là Gì?

Bơm cao áp ô tô là một bộ phận quan trọng trong hệ thống phun nhiên liệu của động cơ diesel. Chức năng chính của bơm cao áp là tiếp nhận nhiên liệu đã lọc từ bình chứa và phân phối đến vòi phun với áp suất cao, biến nhiên liệu thành dạng sương mù để đốt cháy hiệu quả trong buồng đốt.

Ngoài ra, bơm cao áp còn điều chỉnh lượng nhiên liệu và thời điểm phun nhiên liệu vào xi lanh động cơ, đảm bảo quá trình đốt cháy diễn ra tối ưu. Hiệu quả đốt cháy, mức tiêu thụ nhiên liệu, lượng khí thải và hiệu suất động cơ đều chịu ảnh hưởng bởi bơm cao áp.

Có nhiều loại bơm cao áp khác nhau, phân loại theo cấu tạo, phương pháp điều chỉnh lượng nhiên liệu, phương pháp kiểm soát lượng nhiên liệu phun và phương pháp điều khiển. Trong đó, phân loại theo cấu tạo là phổ biến nhất, bao gồm bơm PE, bơm VE, bơm PF, bơm vạn năng và bơm vòi phun kết hợp.

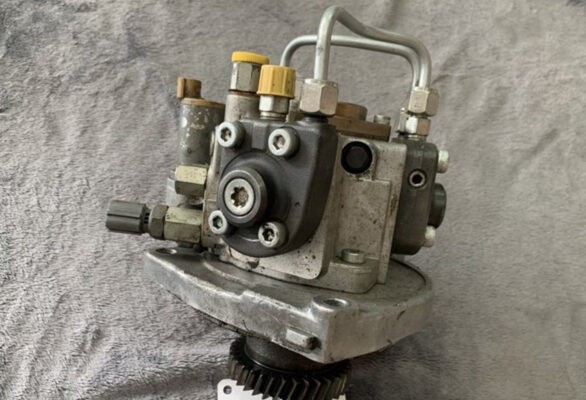

Bơm Cao Áp PE

Bơm cao áp PE, còn được gọi là bơm cao áp hướng trục hoặc bơm cao áp nhiều xi lanh, là loại bơm tập trung. Bơm PE có cấu trúc gồm nhiều nhánh bơm cao áp nhỏ giống nhau, ghép lại và xếp song song, được điều khiển bởi trục cam. Bơm cao áp PE thường được sử dụng trên xe thương mại cỡ lớn, xe tải và xe chuyên dụng hạng nặng.

1. Cấu Tạo Bơm Cao Áp PE

Bơm cao áp PE bao gồm piston xi lanh bơm, vòng răng điều khiển piston và van thoát nhiên liệu cao áp. Phần trên của bơm là khoang chứa nhiên liệu, kết nối với các xi lanh của bơm. Hai đầu bơm PE có bộ phun sớm và bộ điều tốc.

2. Nguyên Lý Làm Việc Bơm Cao Áp PE

Nguyên lý hoạt động của bơm cao áp PE gồm ba giai đoạn: nạp nhiên liệu, bắt đầu bơm và kết thúc bơm.

Giai đoạn nạp nhiên liệu: Trục cam chưa tác động đến piston, lò xo kéo piston xuống vị trí thấp nhất, mở lỗ nạp và thoát để nhiên liệu tràn vào xi lanh qua hai lỗ này.
Giai đoạn bắt đầu bơm: Trục cam tác động đẩy piston lên, đóng kín hai lỗ nạp và thoát. Áp suất trong xi lanh tăng lên đẩy van thoát dầu cao áp mở ra, piston tiếp tục đẩy lên để bơm nhiên liệu vào vòi phun.
Giai đoạn kết thúc bơm: Piston tiếp tục di chuyển lên đến khi rãnh xiên trên piston mở lỗ thoát. Nhiên liệu ở đỉnh piston qua rãnh thẳng đứng, rãnh xiên, rãnh ngang để vào buồng chứa nhiên liệu, áp suất trong xi lanh giảm nhanh và van thoát cao áp đóng lại. Bơm cao áp kết thúc quá trình bơm nhiên liệu và vòi phun dừng phun.

Viếng Lăng Bác Khổ 3 4: Phân Tích Chi Tiết & Cảm Xúc Sâu Lắng

Bơm Cao Áp VE

Bơm cao áp VE, hay bơm cao áp phân phối, được ưa chuộng nhờ thiết kế nhỏ gọn, trọng lượng nhẹ và khả năng cung cấp áp suất bơm dầu ổn định.

1. Cấu Tạo Bơm Cao Áp VE

Bơm cao áp VE có một cặp piston và xi lanh để phân phối nhiên liệu cho toàn bộ xi lanh trong động cơ. Cấu tạo bơm VE gồm bơm tiếp lượng và bơm cao áp. Piston trong bơm cao áp được điều khiển bằng đĩa cam. Đây là loại bơm cao áp phổ biến trong động cơ diesel.

2. Nguyên Lý Làm Việc Bơm Cao Áp VE

Nguyên lý hoạt động của bơm cao áp VE gồm ba giai đoạn: nạp nhiên liệu, bắt đầu bơm và kết thúc bơm.

Giai đoạn nạp nhiên liệu: Đỉnh cam trên đĩa cam chưa tác động lên con lăn, lò xo kéo piston xuống, cửa nạp mở ra. Nhiên liệu tràn vào xi lanh bơm qua cửa nạp và nạp vào khoang trên đỉnh piston bơm.
Giai đoạn bắt đầu bơm: Đỉnh cam trên đĩa cam tác động lên piston, đẩy piston lên và đóng kín cửa nạp. Nhiên liệu bên trong bị ép, tạo áp suất cao. Piston xoay lỗ phân phối trùng với lỗ thoát trên xi lanh nhiên liệu. Khi áp suất nhiên liệu thắng lực căng của van thoát cao áp, nhiên liệu thoát ra đường ống cao áp đến vòi phun.
Giai đoạn kết thúc bơm: Quả ga mở lỗ thoát trên đuôi piston bơm, nhiên liệu từ đỉnh piston qua lỗ xuyên tâm đến lỗ thoát tràn qua đường áp suất thấp. Áp suất giảm đột ngột, lò xo đẩy van thoát cao áp đóng lại, quá trình bơm kết thúc.

3. Ưu Nhược Điểm Của Bơm Cao Áp VE

Ưu điểm: Kích thước nhỏ, phân phối nhiên liệu đồng đều cho các xi lanh về lưu lượng và thời điểm phun. Mài mòn không ảnh hưởng đến độ không đều về nhiên liệu cung cấp.
Nhược điểm: Cấu tạo phức tạp, giá thành cao, bảo dưỡng và sửa chữa khó khăn, chi phí cao.

Viếng Lăng Bác Khổ 3 4: Phân Tích Chi Tiết & Cảm Xúc Sâu Lắng

Bơm Cao Áp PF

Bơm cao áp PF, hay bơm cao áp riêng biệt, là loại bơm đơn cung cấp nhiên liệu cho mỗi xi lanh trong động cơ xe. Số lượng bơm cao áp tương ứng với số lượng xi lanh của động cơ.

1. Cấu Tạo Bơm Cao Áp PF

Cấu tạo bơm cao áp PF gồm một piston và một xi lanh. Ngoài piston, còn có một khâu răng để điều khiển piston xoay quanh một trục bằng thanh răng.

2. Nguyên Lý Làm Việc Của Bơm Cao Áp PF

Nguyên lý hoạt động của bơm cao áp PF gồm ba giai đoạn: nạp nhiên liệu, bắt đầu bơm và kết thúc bơm.

Giai đoạn nạp nhiên liệu: Lò xo kéo piston xuống vị trí thấp nhất, nhiên liệu tràn vào xi lanh qua lỗ nạp và lỗ thoát.
Giai đoạn bắt đầu bơm: Trục cam đẩy piston lên, tăng áp suất dầu. Van cao áp mở để đưa nhiên liệu vào vòi phun trong buồng đốt xi lanh động cơ.
Giai đoạn kết thúc bơm: Piston tiếp tục ép nhiên liệu khi lần vạt xéo trên piston mở lỗ dầu ra. Khi lỗ dầu được mở, dầu tràn ra và quá trình bơm kết thúc.

3. Ưu Nhược Điểm Của Bơm Cao Áp PF

Ưu điểm: Cấu trúc riêng biệt, dễ bảo trì và sửa chữa, giá thành thấp.
Nhược điểm: Phân phối nhiên liệu đến các xi lanh không đồng đều, hiệu quả không cao.

Viếng Lăng Bác Khổ 3 4: Phân Tích Chi Tiết & Cảm Xúc Sâu Lắng

Bơm Cao Áp Vạn Năng

Bơm cao áp vạn năng (Plunger) là một trong những loại bơm cao áp được sử dụng phổ biến nhất.

1. Cấu Tạo Bơm Cao Áp Vạn Năng

Cấu tạo bơm cao áp vạn năng gồm piston, xi lanh, van cao áp. Piston được điều khiển bởi trục cam.

2. Ưu Nhược Điểm Bơm Cao Áp Vạn Năng

Ưu điểm: Phù hợp với các loại động cơ có công suất khác nhau. Có thể bổ sung thêm nhiều xi lanh hoặc piston có đường kính khác nhau miễn là chúng có cùng hành trình piston. Có thể thay đổi đầu trục cam và thứ tự hoạt động của các xi lanh, giá thành thấp.
Nhược điểm: Kích thước và trọng lượng lớn. Lưu lượng và thời điểm phun nhiên liệu khó đồng đều ở từng xi lanh.

Bơm Cao Áp Vòi Phun Kết Hợp

Bơm cao áp kết hợp với vòi phun thường được chia thành hai loại: loại vòi phun kết hợp (Unit Injector System) và loại thiết kế liền khối với vòi phun nằm trên nắp máy. Các loại bơm cao áp này thường được sử dụng cho động cơ Diesel 2 kỳ và được lắp đặt trên các dòng xe tải hạng nặng ở Mỹ.

1. Ưu Nhược Điểm Bơm Cao Áp Vạn Năng

Ưu điểm: Không có đường ống cao áp nên bơm có thể tạo được áp suất phun cao và quá trình phun nhanh hơn. Giảm được thể tích nhiên liệu bị nén, tránh được hiện tượng sóng áp suất bị dao động.
Nhược điểm: Kích thước lớn, gây khó khăn trong quá trình lắp ráp. Giá thành cao, khó điều chỉnh trong quá trình sử dụng.

So Sánh Các Loại Bơm Cao Áp

Để giúp bạn dễ dàng hình dung sự khác biệt giữa các loại bơm cao áp, CAUHOI2025.EDU.VN cung cấp bảng so sánh sau:

Tính Năng	Bơm PE	Bơm VE	Bơm PF	Bơm Vạn Năng	Bơm Vòi Phun Kết Hợp
Cấu tạo	Nhiều nhánh bơm nhỏ, trục cam điều khiển	1 cặp piston/xi lanh, đĩa cam điều khiển	1 piston/xi lanh, thanh răng điều khiển	Piston, xi lanh, trục cam điều khiển	Vòi phun và bơm tích hợp
Ưu điểm	Độ bền cao, thích hợp xe tải lớn	Nhỏ gọn, phân phối đều	Dễ bảo trì, giá rẻ	Linh hoạt, dễ tùy chỉnh	Áp suất phun cao, phun nhanh
Nhược điểm	Kích thước lớn	Cấu tạo phức tạp, giá cao	Phân phối không đều	Kích thước lớn, khó đồng đều	Kích thước lớn, khó lắp ráp, giá cao
Ứng dụng	Xe tải, xe thương mại lớn	Động cơ diesel nhỏ và vừa	Động cơ diesel cũ	Động cơ đa dạng công suất	Động cơ diesel 2 kỳ, xe tải hạng nặng

Các Lỗi Thường Gặp Ở Bơm Cao Áp

Bơm cao áp là bộ phận quan trọng, do đó khi gặp sự cố, xe có thể xuất hiện các dấu hiệu sau:

Động cơ khó khởi động hoặc không khởi động được.
Động cơ hoạt động yếu, không đạt công suất tối đa.
Xe bị chết máy đột ngột.
Tiêu hao nhiên liệu tăng cao.
Khí thải có màu đen hoặc xanh.
Xuất hiện tiếng ồn lạ từ bơm cao áp.

Bảo Dưỡng Bơm Cao Áp Đúng Cách

Để kéo dài tuổi thọ và đảm bảo hiệu suất hoạt động của bơm cao áp, bạn cần thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất. Các công việc bảo dưỡng bao gồm:

Thay lọc nhiên liệu định kỳ để đảm bảo nhiên liệu sạch.
Kiểm tra và vệ sinh bơm cao áp.
Kiểm tra và điều chỉnh áp suất phun nhiên liệu.
Sử dụng nhiên liệu chất lượng cao.

Câu Hỏi Thường Gặp Về Bơm Cao Áp

Bơm cao áp có vai trò gì trong động cơ diesel?
- Bơm cao áp cung cấp nhiên liệu với áp suất cao vào buồng đốt, giúp nhiên liệu cháy hiệu quả.
Khi nào cần kiểm tra bơm cao áp?
- Khi xe có dấu hiệu khó khởi động, yếu máy, hao nhiên liệu hoặc có tiếng ồn lạ.
Bơm cao áp PE phù hợp với loại xe nào?
- Xe tải, xe thương mại cỡ lớn, xe chuyên dụng hạng nặng.
Bơm cao áp VE có ưu điểm gì so với bơm PE?
- Bơm VE nhỏ gọn hơn và phân phối nhiên liệu đồng đều hơn.
Tại sao cần bảo dưỡng bơm cao áp định kỳ?
- Để đảm bảo bơm hoạt động ổn định, kéo dài tuổi thọ và duy trì hiệu suất động cơ.
Nên sử dụng loại nhiên liệu nào cho động cơ diesel để bảo vệ bơm cao áp?
- Nên sử dụng nhiên liệu diesel chất lượng cao, đảm bảo độ sạch và không chứa tạp chất.
Điều gì xảy ra nếu bơm cao áp bị hỏng?
- Động cơ có thể không khởi động được, hoạt động yếu hoặc chết máy.
Bơm cao áp PF có ưu điểm gì?
- Cấu trúc đơn giản, dễ bảo trì và giá thành thấp.
Bơm cao áp vạn năng phù hợp với loại động cơ nào?
- Phù hợp với nhiều loại động cơ có công suất khác nhau.
Bơm cao áp vòi phun kết hợp có ưu điểm gì?
- Tạo áp suất phun cao và quá trình phun nhanh hơn.
